Správné utahovací momenty šroubů zajišťují pevnost spoje a předcházejí poškození závitu nebo únavovému lomu materiálu. Výběr správné hodnoty závisí na průměru šroubu, jeho pevnostní třídě a tření v závitu, přičemž k dosažení přesného přítlaku je nezbytné použití kalibrovaného momentového klíče. Následující přehled vám pomůže určit optimální sílu pro běžné strojní i konstrukční aplikace podle standardizovaných tabulek utahovacích momentů.
📊 Klíčová fakta
- Doporučené utahovací momenty šroubů se liší podle velikosti a pevnostní třídy, například šroub M6 třídy 8.8 má moment 9,7 Nm.
- Nejčastěji používané pevnostní třídy jsou 5.8, 8.8, 10.9 a 12.9, s momenty od 6,4 Nm do 4221 Nm podle velikosti šroubu.
- Momentové klíče jsou klíčové pro správné utažení a zabraňují poškození nebo uvolnění šroubů.
- Přesnost utahovacího momentu ovlivňují faktory jako koeficient tření, materiál šroubu a matice a stav nástroje.
- Nadměrné utažení může způsobit poškození dílů, nedostatečné utažení zase riziko uvolnění spojů.
Přímé doporučené utahovací momenty šroubů podle velikosti a pevnostních tříd
Správné utahovací momenty šroubů zajišťují požadované předpětí spoje a zabraňují destrukci závitu či zlomení dříku. Hodnota utahovacího momentu v Newtonmetrech (Nm) přímo závisí na průměru šroubu, jeho pevnostní třídě a stoupání závitu. Pro přesnou kontrolu utahovacího momentu vždy používejte kalibrovaný momentový klíč, který zajistí opakovatelnost procesu.
Tabulka utahovacích momentů pro metrické šrouby
Následující tabulka utahovacích momentů šroubů uvádí doporučené hodnoty pro standardní metrické šrouby s hrubým závitem při koeficientu tření 0,14.
| Velikost šroubu | Třída 5.8 (Nm) | Třída 8.8 (Nm) | Třída 10.9 (Nm) | Třída 12.9 (Nm) |
|---|---|---|---|---|
| M6 | 6,5 | 9,7 | 14 | 16 |
| M8 | 16 | 23 | 34 | 40 |
| M10 | 32 | 47 | 68 | 80 |
| M12 | 55 | 81 | 118 | 138 |
| M16 | 135 | 198 | 290 | 340 |
| M24 | 460 | 670 | 980 | 1150 |
| M36 | 1600 | 2350 | 3450 | 4050 |
Odborná rada: Povrchové úpravy šroubů, jako je zinkování nebo mazání, výrazně mění koeficient tření šroubů. U nerezových materiálů nebo hliníkových slitin se doporučené utahovací momenty šroubů podle jejich velikosti mohou lišit až o 30 % oproti běžné oceli. Častá chyba spočívá v použití stejného momentu pro různé materiály, což vede k vytržení závitu nebo nedostatečnému sevření spoje. Tyto hodnoty jsou vhodné pro strojírenské aplikace, avšak pro kritické spoje v automobilovém průmyslu vždy postupujte podle servisní dokumentace výrobce.
Význam pevnostních tříd šroubů a jejich vliv na utahovací moment
Pevnostní třída šroubu přímo určuje mechanické vlastnosti spojovacího materiálu a zásadně ovlivňuje bezpečné utahovací momenty šroubů v každé aplikaci. Správná volba třídy podle typu namáhání je základem technické integrity stroje či konstrukce.
Co jsou pevnostní třídy šroubů a jak se značí?
Pevnostní třída šroubu definuje jeho mechanickou pevnost a schopnost odolávat zatížení v tahu. Značení se skládá ze dvou čísel oddělených tečkou, například 8.8 nebo 10.9. První číslice představuje jednu setinu minimální pevnosti v tahu (v MPa), zatímco součin obou číslic vynásobený deseti udává mez kluzu. Šroub třídy 8.8 tedy vykazuje minimální pevnost v tahu 800 MPa a mez kluzu 640 MPa. Tyto parametry jsou klíčové pro inženýrské výpočty, které často reflektují i standardy dostupné na portálech typu eagri.cz. Pamatujte, že vyšší třída neznamená pouze vyšší nosnost, ale také jinou pružnost materiálu šroubu při dosažení limitních hodnot.
| Pevnostní třída | Pevnost v tahu (MPa) | Mez kluzu (MPa) |
|---|---|---|
| 5.8 | 500 | 400 |
| 8.8 | 800 | 640 |
| 10.9 | 1000 | 900 |
Jak pevnostní třída ovlivňuje doporučený utahovací moment?
Vyšší pevnostní třída šroubu dovoluje vyvinout větší předpětí v ose šroubu bez rizika trvalé deformace či přetržení. Pokud hledáte doporučené utahovací momenty šroubů, vždy musíte brát v úvahu, že šroub třídy 8.8 snese přibližně o 30 až 40 % vyšší utahovací moment než šroub třídy 5.8 stejného rozměru. Pro přesnou aplikaci je nezbytné použít kalibrovaný momentový klíč, protože reálnou hodnotu ovlivňují také povrchové úpravy šroubů a koeficient tření šroubů v závitu.
Odborná rada: Častá chyba spočívá v ignorování pevnostní třídy při výměně šroubu za jiný kus ze stejné krabice. Pokud do otvoru určeného pro třídu 10.9 omylem použijete šroub 5.8, dojde při předepsaném momentu k jeho okamžitému vytažení nebo stržení závitu.
Tip: Pevnostní třídy 8.8 a vyšší se hodí pro dynamicky namáhané spoje, zatímco třídy 4.6 nebo 5.8 jsou vhodné pro méně namáhané konstrukční celky, kde není nutné vysoké předpětí.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Správné použití momentových klíčů při utahování šroubů
Momentový klíč představuje základní nástroj pro zajištění přesného utahovacího momentu, který je nezbytný pro stabilitu spoje. Správný postup utahování zaručuje přesnost utahování a zabraňuje poškození nástroje či samotného šroubu. Při práci musíte zvolit správný typ klíče podle rozsahu a požadované přesnosti:
- Pevné klíče – vhodné pro opakované úkony s jedním nastavením.
- Nastavitelné klíče – univerzální nástroje s mechanickou stupnicí pro různé pevnostní třídy šroubů.
- Digitální klíče – umožňují přesné měření a zvukovou signalizaci při dosažení cílové hodnoty.
Návod na správné utahování šroubů dle velikosti
Při utahování vždy postupujte křížem, pokud spojujete více šroubů, aby nedošlo k pnutí. Častá chyba: utahování šroubů M16 nebo menších jednou velkou silou místo postupného přitahování. Na co si dát pozor: povrchové úpravy šroubů a koeficient tření šroubů zásadně ovlivňují výsledný moment, proto vždy sledujte aktuální tabulku utahovacích momentů pro daný materiál.
| Typ klíče | Přesnost | Hlavní využití |
|---|---|---|
| Mechanický | +/- 4 % | Běžná dílenská údržba |
| Digitální | +/- 1 % | Kritické spoje motorů |
| Omezovací | Pevná | Sériová výroba |
Odborná rada: Pravidelná kalibrace nástroje je klíčová, protože poškození nástroje může vést k chybným hodnotám, které ohrozí bezpečnost spoje. Tento postup se hodí pro profesionály i domácí kutily, pro které je přesnost prioritou, zatímco pro běžné hobby práce s nízkými nároky na bezpečnost postačí základní manuální kontrola.
Faktory ovlivňující utahovací moment – materiál, tření a stav nástroje
Skutečný utahovací moment šroubů závisí na kombinaci fyzikálních vlastností spojovacího materiálu a technického stavu používaného nářadí. I když existuje standardní tabulka utahovacích momentů, výsledná hodnota se v praxi mění podle podmínek instalace.
Jak materiál šroubu a matice ovlivňuje utahovací moment?
Materiál šroubu a matice přímo určuje koeficient tření šroubů, který zásadně ovlivňuje výsledný utahovací moment. Standardní ocelové šrouby s běžnou povrchovou úpravou, jako je zinkování, vykazují koeficient tření v rozmezí 0,15 až 0,20. Pokud však pracujete s nerezovou ocelí, počítejte s vyšším třením, které vyžaduje korekci utahovacího momentu směrem nahoru až o 20 až 30 %. Povrchové úpravy šroubů, například mazání nebo lakování, tento koeficient dále snižují, což vede k vyššímu předpětí při stejném momentu.
- Častá chyba: použití suchého šroubu tam, kde výrobce předepisuje mazání, vede k nedostatečnému předpětí.
- Vhodné pro: konstrukční ocelové spoje vyžadující přesné předpětí.
- Nevhodné pro: kombinování nerezových šroubů do hliníkových závitů bez vhodného maziva, hrozí zadření (studený svar).
Jak stav nástroje ovlivňuje správný utahovací moment?
Přesnost měření závisí primárně na tom, v jakém stavu je váš momentový klíč. Opotřebovaný nebo dlouhodobě nekalibrovaný momentový klíč může vykazovat odchylky v řádech desítek procent, což znemožňuje dodržení pevnostní třídy šroubů. Pravidelná kalibrace nástroje je nezbytná, pokud požadujete opakovatelné výsledky. U šroubů s jemným závitem je citlivost na stav nástroje ještě vyšší, protože i drobná nepřesnost způsobí výrazné překročení meze kluzu materiálu.
Odborná rada: Před každým použitím zkontrolujte, zda není momentový klíč znečištěný, a po práci jej vždy nastavte na nejnižší možnou hodnotu, aby nedocházelo k únavě vnitřní pružiny.
Tabulky utahovacích momentů pro nejčastější metrické šrouby (M6 – M16)
Správně zvolený utahovací moment přímo závisí na velikosti šroubu a jeho pevnostní třídě, přičemž hodnoty v tabulkách předpokládají standardní koeficient tření šroubů. Pro přesné dosažení těchto hodnot vždy používejte kalibrovaný momentový klíč, který zajistí rovnoměrné předepnutí spoje a zabrání deformaci závitu.
Utahovací momenty pro šrouby M6 a M8
Zde je tabulka utahovacích momentů pro nejčastější metrické šrouby, která vám pomůže při montáži. Hodnoty jsou uvedeny v Newtonmetrech (Nm) pro běžné povrchové úpravy šroubů bez mazání.
| Velikost šroubu | Třída 5.8 | Třída 8.8 | Třída 10.9 | Třída 12.9 |
|---|---|---|---|---|
| M6 | 6,4 | 10,4 | 14,6 | 16,7 |
| M8 | 16,1 | 25,5 | 35,3 | 42,0 |
Odborná rada: Častá chyba spočívá v použití stejného momentu pro šrouby s rozdílnou povrchovou úpravou, což může vést k přetržení spoje.
Utahovací momenty pro šrouby M10 až M16
Pro větší průměry šroubů rostou nároky na sílu, proto je tabulka doporučených momentů pro metrické šrouby M10 až M16 klíčová pro bezpečnost konstrukce. U šroubu M14 věnujte pozornost přesnému dodržení třídy pevnosti, neboť doporučené hodnoty utahovacího momentu pro šrouby M14 dosahují až 200 Nm u třídy 12.9.
| Velikost šroubu | Třída 5.8 | Třída 8.8 | Třída 10.9 | Třída 12.9 |
|---|---|---|---|---|
| M10 | 31,0 | 50,0 | 70,0 | 83,0 |
| M12 | 54,0 | 87,0 | 121,0 | 145,0 |
| M14 | 86,0 | 138,0 | 194,0 | 230,0 |
| M16 | 132,0 | 210,0 | 295,0 | 359,0 |
Tento přehled se hodí pro běžné strojírenské aplikace, ale není vhodný pro spoje vyžadující speciální těsnění nebo šrouby do hliníkových materiálů, kde hrozí stržení závitu při vysokém zatížení.
Dopad povrchových úprav a typů hlav šroubů na utahovací momenty
Povrchová úprava šroubů přímo mění koeficient tření, což zásadně ovlivňuje výsledný utahovací moment. Zatímco standardní tabulka utahovacích momentů šroubů vychází z předpokladu suchého ocelového povrchu, zinkování nebo mazání tento koeficient snižují. Pokud aplikujete běžné doporučené utahovací momenty šroubů na namazaný spoj, riskujete překročení meze kluzu materiálu a následné přetržení šroubu.
Typ hlavy šroubu ovlivňuje rozložení přítlačné síly pod hlavou, což vyžaduje úpravu postupu. Při práci s vysokopevnostními spoji vždy používejte kalibrovaný momentový klíč, který zohlední specifika daného povrchu.
- Černěný povrch (fosfátovaný) vykazuje vyšší tření, proto vyžaduje vyšší utahovací momenty pro dosažení stejného předpětí.
- Zinkování snižuje tření, což znamená, že pro dosažení stejného předpětí šroubu stačí nižší krouticí moment.
- Hlava typu Torx umožňuje přenos vyššího momentu bez poškození drážky ve srovnání s plochým nebo křížovým profilem.
- Mazání závitu může snížit potřebný moment až o 30 procent oproti suchému stavu.
Odborná rada: Častá chyba spočívá v ignorování stavu závitu, kdy znečištěný nebo zkorodovaný šroub vykazuje nepředvídatelné tření, které znemožňuje přesnou kontrolu utahovacího momentu. Přesné dopočítání momentu podle typu povrchu a koeficientu tření je nutné u kritických strojních součástí, zatímco u běžných stavebních konstrukcí postačí orientační hodnoty dle pevnostní třídy šroubů.
Vliv tření na montážní proces
Při utahování šroubů M6 až M39 se výsledná osová síla Fo mění v závislosti na koeficientu tření závitu a hlavy. Pokud pracujete se šrouby pevnostní třídy 8.8, pamatujte, že pro M6 je referenční hodnota 9,7 Nm, zatímco u M16 dosahuje 209 Nm. Jakákoliv změna povrchové úpravy, například nanesení lubrikantu, tyto hodnoty posouvá směrem dolů, aby nedošlo k překročení meze pružnosti materiálu. Vždy ověřte, zda tabulka utahovacích momentů šroubů, kterou používáte, odpovídá stavu povrchu vašich spojovacích prvků.
Pravidelné kontroly a údržba utahovacích momentů ve strojních zařízeních
Pravidelná kontrola utahovacího momentu je klíčová pro zachování strukturální integrity každého stroje. Četnost údržby šroubů závisí na provozních vibracích, teplotních cyklech a typu zatížení. Obecně platí, že opakované utahování snižuje pevnost šroubu v důsledku plastické deformace závitu. U kritických spojů proto vždy používejte kalibrovaný momentový klíč, který zajistí rovnoměrné rozložení sil.
Postup údržby šroubových spojů
- Ověření specifikace – zkontrolujte projektovou dokumentaci a vyhledejte doporučené utahovací momenty šroubů podle jejich velikosti a pevnostní třídy.
- Vizuální inspekce – identifikujte známky koroze, poškození závitů nebo deformace hlavy šroubu, které negativně ovlivňují koeficient tření šroubů.
- Kontrola momentu – aplikujte momentový klíč plynulým pohybem až k dosažení hodnoty, kterou definuje tabulka utahovacích momentů šroubů.
Odborná rada: Častou chybou je snaha o dotažení již povoleného spoje bez očištění závitů. Nečistoty a staré povrchové úpravy šroubů výrazně mění tření a vedou k chybnému nastavení předpětí. Pravidelná kontrola zvyšuje bezpečnost spojů a brání haváriím, přičemž tento postup se hodí pro strojírenské celky, nikoliv však pro jednorázové instalace v domácím prostředí, kde by byla údržba neúměrně nákladná.
Časté dotazy k utahovacím momentům šroubů
Správné utahování šroubů vyžaduje porozumění vztahům mezi materiálem, stoupáním závitu a povrchovou úpravou. Pro dosažení bezpečného spoje je nezbytné znát pevnostní třídy šroubů a vždy používat kalibrovaný momentový klíč. Následující přehled odpovídá na nejčastější otázky, které vám pomohou při montáži.
- Dodržujte postup křížového utahování pro rovnoměrné rozložení tlaku.
- Pravidelně provádějte kontrolu utahovacího momentu, zejména u vibrujících strojů.
- Před montáží očistěte závity od nečistot a starých maziv.
Otázka: Jak vypočítat utahovací moment šroubu?
Výpočet utahovacího momentu vychází z požadované osové síly, průměru šroubu a koeficientu tření šroubů, který ovlivňují povrchové úpravy šroubů. Pro běžnou praxi je vhodnější využít ověřené tabulky utahovacích momentů.
Otázka: Kolik kg unese šroub M6?
Šroub M6 třídy 8.8 unese osové zatížení přibližně 9 700 N, což v přepočtu odpovídá zhruba 990 kg v tahu.
Otázka: Kolik Nm utahovat šrouby M6 a M16?
Pro šroub M6 třídy 8.8 se doporučuje moment 9,7 Nm, zatímco u šroubu M16 třídy 8.8 je nutné použít 209 Nm.
Otázka: Jak správně používat momentový klíč?
Momentový klíč nastavte na přesnou hodnotu a utahujte plynulým pohybem až do cvaknutí. Po dosažení limitu šroub dále nedotahujte, abyste předešli jeho plastické deformaci.
Otázka: Jaké jsou důsledky nadměrného utažení šroubů?
Nadměrné utažení vede k vytahování závitů nebo přetržení dříku šroubu. Častá chyba: uživatelé přetahují šrouby v domnění, že pevnější spoj je bezpečnější.
Otázka: Jak povrchová úprava ovlivňuje utahovací moment?
Povrchové úpravy jako zinkování výrazně snižují koeficient tření. Při použití maziv nebo jiných úprav je nutné snížit nominální moment až o 20 %.
Otázka: Jak často kontrolovat utahovací momenty ve strojních zařízeních?
Kontrolu provádějte podle provozního manuálu stroje, obvykle po prvních 50 hodinách provozu a poté v intervalu 6 měsíců.
Otázka: Jak ovlivňuje opakované utahování pevnost šroubu?
Každé dotažení na mez kluzu mírně deformuje strukturu materiálu. Opakované použití šroubu může snížit jeho pevnost až o 15 %.
Otázka: Jaký utahovací moment použít u šroubů s jemným závitem?
Jemné závity mají větší nosnou plochu, proto vyžadují specifické hodnoty z tabulky utahovacích momentů pro metrické šrouby s jemným stoupáním.
Otázka: Co dělat, když není k dispozici momentový klíč?
Bez klíče hrozí nekontrolované předpětí spoje. V takovém případě doporučuji montáž odložit a nástroj si zapůjčit, zejména u kritických spojů.
Otázka: Jaké typy momentových klíčů existují?
Existují mechanické klíče s nastavitelnou stupnicí, pevné klíče pro sériovou výrobu a digitální klíče s vysokou přesností měření.

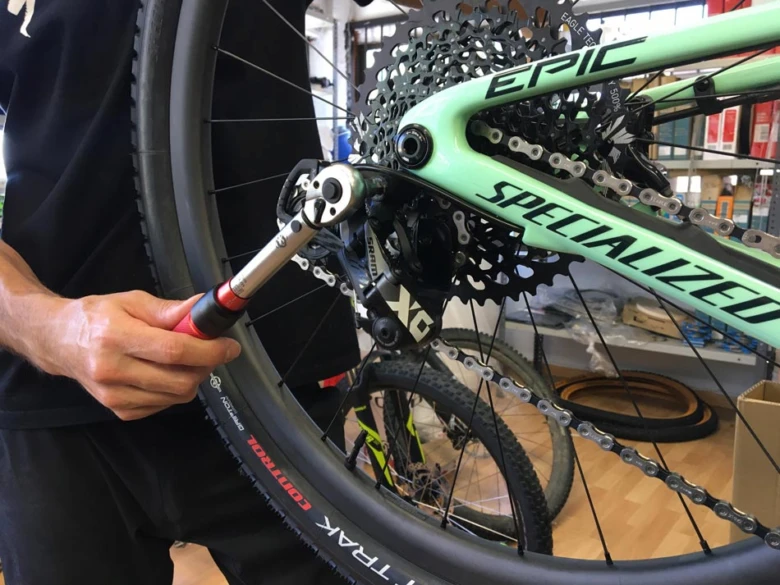

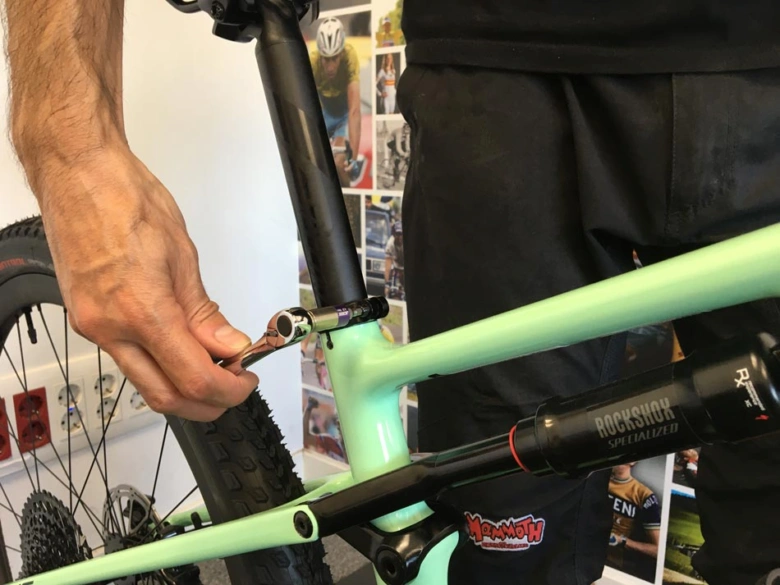

Otázka: Jak správně utahovat šrouby na kole?
U cyklistických komponentů, zejména karbonových, vždy dodržujte hodnoty 4 až 6 Nm. Toto se hodí pro hobby cyklisty, zatímco pro těžkou techniku je tento moment zcela nedostačující.
Otázka: Kolik Nm je třeba pro utahování šroubů M16?
Pro třídu 8.8 je to 209 Nm, pro vysoce pevnostní třídu 12.9 se hodnota zvyšuje až na 359 Nm.
Otázka: Jaký je rozdíl mezi pevnostními třídami 8.8 a 10.9?
Třída 10.9 má vyšší mez kluzu i pevnost v tahu. Umožňuje tedy dosáhnout vyššího předpětí spoje při stejném průměru šroubu.
Otázka: Jaké chyby se často dělají při utahování šroubů?
Hlavní chyby zahrnují použití hrubé síly bez měření, utahování v nesprávném pořadí a nepoužití podložek tam, kde jsou vyžadovány.
