Rampy pro invalidy musí splňovat přesné technické normy, které zajišťují bezpečný a pohodlný bezbariérový přístup. Klíčové jsou správný sklon rampy, minimální šířka i pevná madla, která pomáhají při pohybu. Dodržení těchto parametrů je nezbytné nejen kvůli legislativě, ale především pro komfort a bezpečnost uživatelů.
Stručně a jasně
- Standardní sklon rampy pro invalidy je 1:12, což znamená 1 cm výšky na 12 cm délky rampy.
- Minimální světlá šířka mezi madly rampy je 91 cm, doporučená celková šířka až 152 cm pro obousměrný provoz.
- Maximální vertikální stoupání jednoho úseku rampy je 30 cm, po kterém musí následovat rovná plošina o rozměrech minimálně 150×150 cm.
- Madla musí být instalována při převýšení 6 cm a výšce 34-36 cm nad povrchem rampy s přesahy 12 cm na každou stranu.
- Povrch rampy musí být pevný, stabilní a protiskluzový s minimálním součinitelem smykového tření 0,5 dle vyhlášky č. 398/2009 Sb.
Technické normy pro rampy pro invalidy: přehled a legislativa
Technické normy pro rampy pro invalidy v České republice jsou jednoznačně definovány vyhláškou č. 398/2009 Sb., která stanovuje podmínky bezbariérového užívání staveb. Tento právní předpis upravuje jak minimální rozměry ramp, tak požadavky na bezpečnostní prvky, například madla na rampách či plošiny pro vozíčkáře, aby byl zajištěn skutečně bezbariérový přístup.
Vyhláška č. 398/2009 Sb. určuje následující klíčové parametry a požadavky:
- Minimální šířka rampy pro invalidní vozíky je 90 cm, přičemž širší rampy usnadňují průjezd a bezpečnost.
- Maximální sklon rampy pro invalidy nesmí překročit 6 %, aby nedocházelo k nadměrné fyzické námaze.
- Bezbariérové přístupy musí být opatřeny madly ve výšce 90 cm na obou stranách rampy.
- Plošiny pro vozíčkáře se instalují u delších ramp, aby umožnily odpočinek a bezpečné manévrování.
- Bezpečnost ramp zahrnuje protiskluzové povrchy a odtok vody, což zabraňuje nehodám.
Tyto technické normy rampy pro invalidy podléhají stavebním předpisům a jsou závazné pro všechny nově budované i rekonstruované objekty v České republice. Dodržování těchto norem zajišťuje komfortní a bezpečný bezbariérový přístup pro osoby s omezenou schopností pohybu.
Normy a požadavky na bezbariérové rampy v budovách
Legislativa vyžaduje, aby rampa pro invalidy splňovala technické normy nejen z hlediska rozměrů, ale i konstrukčního provedení, aby byla zaručena dlouhodobá bezpečnost a funkčnost bezbariérového přístupu včetně pravidelné údržby.
Správný sklon a délka rampy podle technických norem
Správný sklon a délka rampy podle technických norem určují komfort a bezpečnost bezbariérových přístupů. Dodržení standardních parametrů je klíčové pro snadné a bezpečné používání ramp osobami s omezenou schopností pohybu.
Normy sklonu pro malé převýšení
Pro převýšení do 6 cm je možné použít sklon rampy 1:10, při převýšení 3 cm i sklon 1:8. Tyto varianty však nejsou ideální, protože zvyšují námahu při jízdě na vozíku a snižují bezpečnost. Optimální sklon rampy pro invalidy zůstává 1:12, což odpovídá délce 12 cm na každý 1 cm výškového rozdílu.
Maximální délka jednoho úseku
Technické normy stanovují, že maximální vertikální stoupání jednoho úseku rampy nesmí překročit 30 cm. Po dosažení této výšky je nutné zařadit rovnou plošinu pro odpočinek a bezpečné otáčení vozíčkáře. Takové řešení přispívá ke zvýšení bezpečnosti ramp a usnadňuje jejich používání.
Příklady výpočtu délky rampy
Délka rampy se vypočítá jako dvanáctinásobek převýšení. Při vertikálním stoupání 7 cm je délka rampy 84 cm (7 × 12), u maximálního povoleného převýšení 30 cm je to 360 cm. Tento jednoduchý výpočet pomáhá při návrhu bezbariérových přístupů.
| Převýšení (cm) | Sklon rampy | Délka rampy (cm) |
|---|---|---|
| 3 | 1:8 | 24 |
| 6 | 1:10 | 60 |
| 30 | 1:12 | 360 |
Tip: Minimální šířka rampy podle norem je 90 cm, což umožňuje bezpečný průjezd vozíčkáře a instalaci madel na rampách. Pro zajištění bezpečnosti ramp a komfortní užívání je třeba projektovat rampy s plošinami pro vozíčkáře po každém úseku do 30 cm převýšení.
Rozměry a šířka ramp pro invalidní vozíky
Pro zajištění bezpečného a pohodlného bezbariérového přístupu musí rampa splňovat přesné rozměrové normy. Správná šířka rampy a dostatečné manipulační prostory umožňují bezpečné a snadné používání osobám na invalidním vozíku.
Minimální světlá šířka a celková šířka rampy
Minimální světlá šířka mezi madly na rampě je stanovena na 91 cm. Doporučená celková šířka rampy činí 107-122 cm, což umožňuje pohodlný průchod i obousměrný provoz. Tento rozměr zajišťuje bezpečnost ramp a dostatek prostoru pro manipulaci s vozíkem i při vyšším sklonu rampy pro invalidy.
Manipulační prostory pro otáčení vozíku
Manipulační prostor umožňující otáčení vozíku o více než 180° musí mít průměr nejméně 150 cm. Pro menší otáčení v rozsahu 90° až 180° postačuje obdélníkový prostor o rozměrech 120×150 cm. Správně navržený manipulační prostor zvyšuje bezpečnost a komfort při používání rampy.
Požadavky na plošiny
Plošiny pro vozíčkáře musí mít minimální rozměr 150×150 cm. Při změně směru rampy se doporučuje plošina o rozměrech 152×152 cm (5×5 stop), která poskytuje dostatečný prostor pro bezpečné otáčení a odpočinek uživatele.
| Parametr | Minimální rozměr | Doporučený rozměr |
|---|---|---|
| Šířka mezi madly | 91 cm | 107-122 cm |
| Manipulační prostor | Ø 150 cm (180°) | 120×150 cm (90° – 180°) |
| Rozměr plošiny | 150×150 cm | 152×152 cm |
- Madla na rampách musí být pevná a umístěná ve výši 85-90 cm od rampy.
- Bezpečnost ramp zvyšuje správný sklon a dostatečné rozměry dle technických norem.
- Údržba bezbariérových ramp zajistí dlouhodobou funkčnost a bezpečnost uživatelů.
Bezpečnostní prvky ramp: madla, obrubníky a protiskluzový povrch
Bezpečnost ramp je klíčová pro bezbariérové přístupy a zahrnuje několik povinných prvků podle platných norem a požadavků na bezbariérové rampy v budovách. Mezi ně patří madla, obrubníky, vodicí lišty a správně zvolený protiskluzový povrch, které společně zajišťují bezpečný pohyb osob se sníženou schopností pohybu.
Parametry madel
Madla na rampách jsou povinná při převýšení 6 cm a více. Musí být umístěna ve výšce 34-36 cm nad povrchem rampy, přesahovat její hranu o 12 cm a být vzdálena od stěny minimálně 6,25 cm, aby umožnila pohodlný a bezpečný úchop. Správné madla výrazně zvyšují bezpečnost rampy pro vozíčkáře i chodce.
Obrubníky a vodicí lišty
Obrubníky slouží k zabránění sjíždění koleček vozíku z rampy a mají minimální výšku 2 cm. Vodicí lišty, které usnadňují vedení kol, jsou vysoké 5-10 cm a umístěné přibližně 7,6 cm nad povrchem rampy. Oba prvky jsou nezbytné pro bezpečnost ramp a zabraňují nehodám při používání.

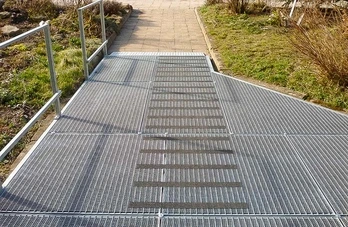

Protiskluzový povrch
Povrch rampy musí být pevný a stabilní s protiskluzovými vlastnostmi. Součinitel smykového tření musí dosahovat minimálně hodnoty 0,5, jak stanoví vyhláška č. 398/2009 Sb., což zajišťuje bezpečný pohyb i za mokra nebo namrzání.
| Prvek | Rozměr / Výška | Poznámka |
|---|---|---|
| Madla | 34-36 cm výška, přesah 12 cm | Vzdálenost od zdi min. 6,25 cm |
| Obrubníky | Min. 2 cm | Zabraňují sjíždění koleček |
| Vodicí lišty | 5-10 cm výška, 7,6 cm nad povrchem | Usnadňují vedení kol |
| Protiskluzový povrch | Součinitel smykového tření ≥ 0,5 | Podle vyhlášky č. 398/2009 Sb. |
Materiály a typy ramp: pevné vs přenosné řešení
Pevné rampy z oceli
Pevné rampy se vyrábějí převážně z pozinkované oceli, která díky zinkové vrstvě odolává korozi a zajišťuje životnost přes 20 let bez výrazné údržby. Konstrukce musí splňovat normu minimální světlé šířky mezi madly 91 cm a standardní sklon 1:12 (8,3 %), což znamená 12 cm délky rampy na každý 1 cm výškového rozdílu. Maximální délka jednoho úseku rampy je omezena na 3 metry při převýšení 30 cm, po kterém je povinná rovná plošina o rozměrech minimálně 152 x 91 cm. Pevné rampy jsou vhodné pro trvalé instalace u veřejných budov i soukromých objektů, kde je potřeba stabilní a bezpečný přístup bez časté nutnosti oprav.

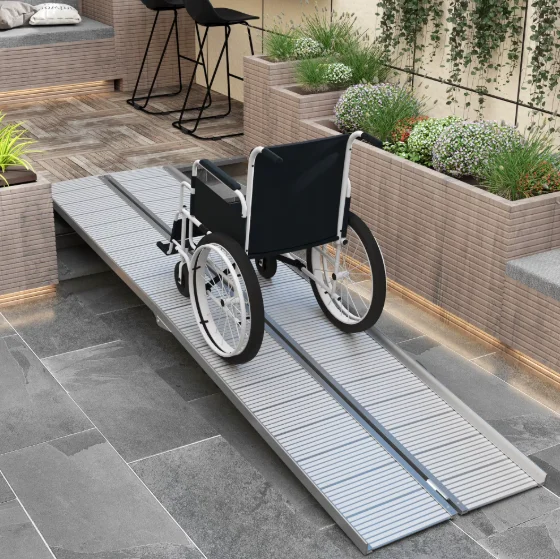

Přenosné rampy z hliníku a kompozitů
Přenosné rampy jsou vyráběny z lehkého hliníku nebo kompozitních materiálů, které umožňují snadnou manipulaci a přenášení. Jsou určeny pro překonání nízkých výškových rozdílů do 6 cm, přičemž doporučený sklon nepřekračuje 1:10, aby byla zachována bezpečnost a ovladatelnost i pro elektrické vozíky. Maximální délka přenosných ramp obvykle nepřesahuje 1,2 metru, což umožňuje jejich skladování například v kufru auta. Tyto rampy jsou ideální pro dočasné použití nebo tam, kde není možné instalovat pevnou rampu. Přenosné rampy však nejsou vhodné pro místa s častým a dlouhodobým provozem kvůli omezené nosnosti a riziku rychlejšího opotřebení.
| Typ rampy | Materiál | Výhody | Nevýhody | |
|---|---|---|---|---|
| Pevné rampy | Pozinkovaná ocel | Odolnost proti korozi, dlouhá životnost, stabilita | Vyšší pořizovací náklady, nutná odborná montáž | |
| Přenosné rampy | Hliník, kompozity | Nízká hmotnost, snadná přenosnost, skladnost | Omezená délka a nosnost, vhodné jen pro nízká převýšení | |
| Obě varianty | – | Dodržení sklonu 1:12 a minimální šířky 91 cm | Nutnost pravidelné kontroly povrchu a madel |

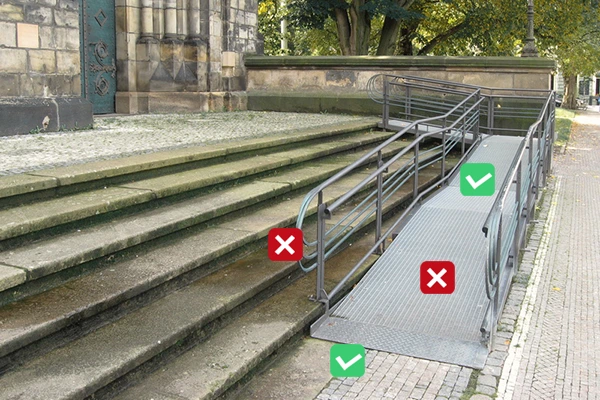

Tip: Častou chybou je instalace rampy s příliš strmým sklonem, například 1:8, což výrazně ztěžuje ovládání vozíku a zvyšuje riziko nehody. Dodržení normy 1:12 je proto klíčové pro bezpečnost uživatelů.
Pro koho se to hodí: Pevné rampy jsou ideální pro místa s trvalým provozem a vyšším zatížením, například u veřejných budov nebo firem. Přenosné rampy ocení uživatelé, kteří potřebují flexibilní řešení pro nízká převýšení a často mění místo použití. Pro dlouhodobé a náročné užívání přenosné rampy nejsou vhodné.
Údržba, životnost a speciální požadavky na instalaci ramp
Pro správné fungování a bezpečnost bezbariérových přístupů je klíčová pravidelná údržba ramp, která výrazně prodlužuje jejich životnost. Instalace ramp v památkově chráněných objektech vyžaduje nejen dodržení technických norem a správného sklonu rampy pro invalidy, ale také získání příslušných povolení a citlivý přístup k designu.
Doporučená údržba ramp
Pravidelná údržba ramp zahrnuje kontrolu povrchů nejméně každých 6 měsíců, aby se odhalily případné praskliny nebo poškození madel na rampách. Nanášení speciálního tmelu na terasu by mělo probíhat každých 12 až 18 měsíců, čímž se zajistí ochrana materiálu před vlivy počasí a prodlouží bezpečnost ramp i jejich plošiny pro vozíčkáře.
Životnost ramp
Bez pravidelné údržby dosahuje životnost ramp obvykle 5 až 7 let v závislosti na použitém materiálu. Pravidelná péče a opravy mohou životnost ramp výrazně prodloužit a zajistit tak dlouhodobou bezpečnost a funkčnost bezbariérových přístupů v budovách.
Specifika instalace v památkových objektech
Instalace ramp v památkově chráněných objektech vyžaduje speciální povolení od příslušných úřadů a pečlivý návrh, který respektuje historickou hodnotu stavby. Při návrhu je nutné zohlednit nejen technické normy a požadavky na bezbariérové rampy v budovách, ale také estetickou stránku a minimální šířku rampy tak, aby nebyla narušena celková architektura objektu.
- Získání povolení – konzultace s památkovým úřadem a příprava podkladů
- Návrh rampy – respektování sklonu rampy pro invalidy a bezpečnostních prvků
- Výběr materiálů – zohlednění životnosti ramp a možnosti údržby
- Realizace instalace – citlivé provedení bez poškození památkově chráněné stavby
- Pravidelná kontrola – údržba ramp a plošin pro vozíčkáře s ohledem na bezpečnost
Tip: Pravidelná údržba ramp nejen prodlužuje jejich životnost, ale také zvyšuje bezpečnost uživatelů, zvláště v místech s vyšší frekvencí pohybu osob se zdravotním postižením.
Časté dotazy
Jaký je maximální sklon rampy podle českých technických norem?
Maximální sklon jednoho úseku rampy je 1:12, tedy 1 cm výšky na 12 cm délky rampy, s maximálním vertikálním stoupáním 30 cm.
Jaká je minimální šířka bezbariérové rampy pro invalidní vozíky?
Minimální světlá šířka mezi madly rampy je 91 cm, doporučená celková šířka rampy je 107-122 cm.
Kdy jsou madla povinná na rampě?
Madla jsou povinná při vertikálním převýšení 6 cm nebo více, nebo pokud délka rampy přesahuje 72 cm.
Jaké materiály se nejčastěji používají pro pevné rampy?
Pevné rampy jsou většinou vyrobeny z oceli s povrchovou zinkovou úpravou zajišťující odolnost vůči korozi.
Jak často je potřeba provádět údržbu ramp?
Údržba ramp zahrnuje kontrolu povrchů každých 6 měsíců a nanášení tmelu každých 12-18 měsíců.
Jaká je doporučená velikost plošiny pro otáčení invalidního vozíku?
Plošina musí mít minimální rozměr 150×150 cm, pro otáčení rampy se doporučuje plošina 152×152 cm.
Jaké jsou požadavky na povrch rampy?
Povrch rampy musí být pevný, stabilní a protiskluzový s minimálním součinitelem smykového tření 0,5.
Jaké jsou specifické požadavky na instalaci ramp v památkově chráněných objektech?
Instalace ramp v památkově chráněných objektech vyžaduje speciální povolení a citlivý přístup k designu.
Jak financovat stavbu bezbariérové rampy?
Financování může zahrnovat státní příspěvky, například od Úřadu práce, a cenová nabídka často bývá poskytnuta zdarma.
Jaké jsou parametry přenosných ramp pro invalidní vozíky?
Přenosné rampy jsou lehké, vyrobené z hliníku nebo kompozitních materiálů, vhodné pro nízká převýšení a snadnou přenosnost.
Jaká je maximální délka jedné rampy před nutností odpočinkové plošiny?
Maximální délka rampy bez odpočinkové plošiny je 9 metrů podle technických norem.
Jaký je doporučený sklon rampy pro samostatný pohyb vozíčkáře?
Doporučený sklon rampy pro samostatný pohyb je maximálně 6 % (1:16), aby byl bezpečný a snadno sjízdný.
Jaké jsou minimální rozměry odpočinkové plošiny na rampě?
Minimální rozměry odpočinkové plošiny jsou 150 × 150 cm, aby umožnila pohodlné zastavení a otočení vozíčkáře.
Jaká je minimální výška madel na rampě podle norem?
Minimální výška madel je 90 cm nad povrchem rampy, což zajišťuje bezpečnou oporu.
Jaké jsou požadavky na protiskluzový povrch rampy?
Povrch rampy musí být protiskluzový s drsnou texturou, aby se zabránilo uklouznutí, například pomocí speciálních protiskluzových nátěrů nebo materiálů.
