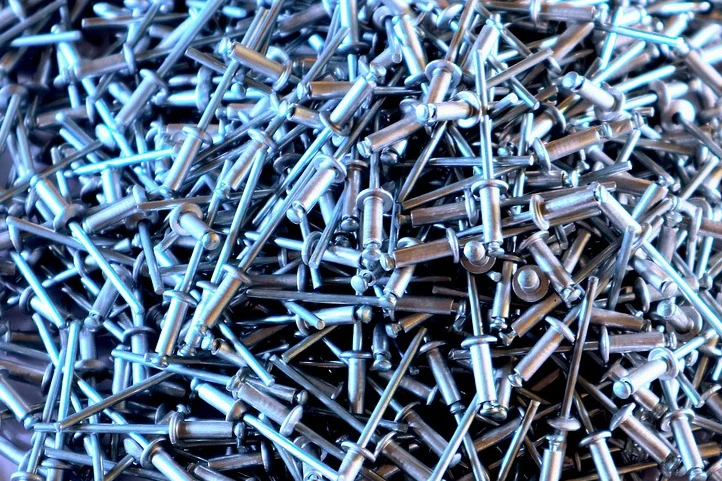

Správná délka nýtu zajistí pevnost a stabilitu spoje, proto musí délka těla nýtu odpovídat součtu tlouštěk spojovaných materiálů a přídavku pro vytvoření hlavy. Přesný výpočet délky nýtu předchází deformacím materiálu i nedostatečnému sevření, které by vedlo k uvolnění spoje během provozu.
📊 Klíčová fakta
- Délka nýtu by měla být minimálně 1,5× tloušťka spojovaných materiálů podle normy DIN 7337.
- Výpočet délky nýtu se často provádí jako součet tloušťky materiálu a průměru nýtu, například 6 mm + 4 mm = 10 mm.
- Průměr vrtáku by měl být o 0,1-0,2 mm větší než průměr nýtu, například pro nýt 4 mm vrták 4,1-4,2 mm.
- Nejběžnější průměry nýtů jsou 2,4, 3,2, 4,0, 4,8, 6,4 a 8,0 mm s odpovídajícími typy kleští.
- Při nýtování je důležité vést kleště kolmo k materiálu a po nýtování zkontrolovat pevnost a rovnost spoje.
Jak vypočítat délku nýtu podle tloušťky materiálu a průměru nýtu
Správný výpočet délky nýtu je klíčový pro dosažení vysoké pevnosti spoje a zamezení deformaci materiálu. Celková délka nýtu musí odpovídat součtu tloušťky spojovaných materiálů a průměru nýtu, aby došlo k vytvoření dostatečné uzavírací hlavy.
Základní vzorec pro výpočet délky nýtu
Pro určení správné délky nýtu použijte jednoduchý vzorec: délka nýtu se rovná součtu tloušťky materiálu a průměru nýtu. Norma DIN 7337 stanovuje, že pro zajištění stability spoje musí být minimální délka nýtu alespoň 1,5 násobek tloušťky spojovaného materiálu. Při výběru spojovacího prvku vždy zohledněte technické trhací nýty rozměry, které definují, jaká délka nýtu je dostupná pro danou aplikaci. Nedodržení tohoto vzorce vede k selhání nýtovaného spoje nebo poškození vrtaných otvorů pro nýty.
Praktický příklad výpočtu
Pokud potřebujete spojit dva ocelové plechy o tloušťce 3 mm (celkem 6 mm) a používáte nýt o průměru 4 mm, výsledný výpočet délky nýtu bude 10 mm.
- Sečtěte tloušťky všech vrstev materiálů – v našem případě 3 mm + 3 mm = 6 mm.
- Připočtěte hodnotu průměru nýtu – 6 mm + 4 mm = 10 mm.
- Ověřte podle tabulky výrobce – zvolte nejbližší dostupnou délku nýtu, která splňuje vypočtenou hodnotu 10 mm.
Odborná rada: Častou chybou při nýtování je volba příliš krátkého nýtu, který nedokáže vytvořit pevnou uzavírací hlavu, nebo příliš dlouhého nýtu, který se v otvoru ohne. Tento výpočet se hodí pro běžné kovové konstrukce, zatímco u velmi měkkých materiálů doporučuji konzultaci s technickým listem spojovacího materiálu.
Jak vybrat správný průměr nýtu a vrtáku pro spojování
Výběr správného průměru nýtu a odpovídajícího vrtáku přímo ovlivňuje pevnost spoje a celkovou stabilitu konstrukce. Pokud hledáte způsob, jak vypočítat délku trhacího nýtu pro spoj a zvolit vrták, řiďte se následujícími technickými pravidly pro dosažení optimálního výsledku.
Doporučení pro průměr vrtáku
Pro dosažení maximální pevnosti spoje musí být otvor v materiálu jen o něco málo větší než průměr nýtu. Odborníci ze společností GESIPA i Kutil.cz se shodují, že vrták by měl mít průměr větší o 0,1 až 0,2 mm než je průměr nýtu. Tento postup nýtování zajistí snadné vsunutí nýtu do otvoru, aniž by v místě spojení vznikla nežádoucí vůle. Častá chyba: použití příliš velkého vrtáku vede k oslabení spojení, které se může vlivem vibrací uvolnit. Na co si dát pozor: vždy používejte ostrý vrták do kovu, aby otvory pro nýty byly čisté a přesné.
Tabulka běžných průměrů
Tato trhací nýty tabulka shrnuje doporučené rozměry pro běžné aplikace v dílně. Správná délka nýtu se pak volí podle celkové tloušťky spojovaných materiálů, aby trn nýtu vytvořil pevný uzávěr.
| Průměr nýtu (mm) | Doporučený vrták (mm) |
|---|---|
| 3,0 | 3,1 – 3,2 |
| 4,0 | 4,1 – 4,2 |
| 5,0 | 5,1 – 5,2 |
| 6,0 | 6,1 – 6,2 |
Tento přehled se hodí pro běžné zámečnické práce a opravy kovových konstrukcí, kde je prioritou mechanická odolnost. Pro velmi přesné strojní spoje nebo speciální materiály se vždy řiďte technickým listem konkrétního výrobce spojovacího materiálu.
Typy nýtů a hlavy a jejich vliv na délku a pevnost spoje
Typ nýtů a tvar hlavy nýtu zásadně ovlivňují rozložení tlaku na spojovaný povrch a celkovou pevnost spoje. Nýty s plochou hlavou představují univerzální standard pro běžné konstrukce, zatímco velká hlava efektivně rozkládá tahové síly na větší plochu, což oceníte zejména při spojování měkkých nebo tenkostěnných materiálů. Zapuštěná hlava se využívá v aplikacích, kde vyžadujete esteticky čistý povrch bez vyčnívajících částí. Pro výpočet délky nýtu platí podle normy DIN 7337 pravidlo, že délka těla nýtu musí být minimálně 1,5krát větší než celková tloušťka spojovaných materiálů. Praktický výpočet délky nýtu provedete součtem tloušťky materiálu a průměru nýtu, tedy délka nýtu = tloušťka materiálu + průměr nýtu v mm.
Vliv hlavy nýtu na rozměry spoje
Při volbě typu nýtu vždy zvažte mechanické vlastnosti materiálu, ze kterého je nýt vyroben. Ocelové a nerezové nýty vykazují odlišnou svěrnou tloušťku než hliníkové či měděné varianty stejné velikosti. Častá chyba: podcenění přesahu dříku, který musí být dostatečný pro vytvoření pevné uzavírací hlavy na druhé straně spoje. Pamatujte, že správná délka nýtu závisí na součtu tlouštěk všech spojovaných vrstev a průměru nýtu. Pro spojování kovů je doporučená délka nýtu součtem tloušťky materiálu a hodnoty odpovídající 1,5násobku průměru dříku. Při výběru vždy nahlédněte do dokumentace, kde jsou v sekci trhací nýty tabulka a přesné trhací nýty rozměry jasně definovány pro různé tloušťky materiálu. Tento postup nýtování zajistí trvanlivý a bezpečný spoj bez rizika uvolnění.
Odborná rada: Při výběru nýtu pro spojování materiálů rozlišujte mezi standardními nýty a speciálními typy jako PolyGrip. Tyto multigrip nýty se hodí pro uživatele, kteří potřebují spojovat různé tloušťky materiálů jedním typem nýtu, zatímco pro přesné strojírenské spoje se tento typ nehodí kvůli odlišné pevnosti v tahu a střihu.
| Typ hlavy nýtu | Hlavní využití | Výhoda |
|---|---|---|
| Plochá hlava | Běžné konstrukce | Univerzálnost a snadná montáž |
| Velká hlava | Tenké materiály | Rozložení tlaku na větší plochu |
| Zapuštěná hlava | Pohledové plochy | Povrch bez vyčnívajících částí |
Jak správně používat nýtovací kleště pro kvalitní spoj
Kvalitní spoj vyžaduje nejen správnou délku nýtu, ale také volbu odpovídajícího nářadí a dodržení technologického postupu. Nýtovací kleště vybírejte vždy podle průměru nýtu a četnosti práce, abyste zajistili optimální přenos síly a dlouhou životnost spoje.
Výběr kleští podle průměru nýtu

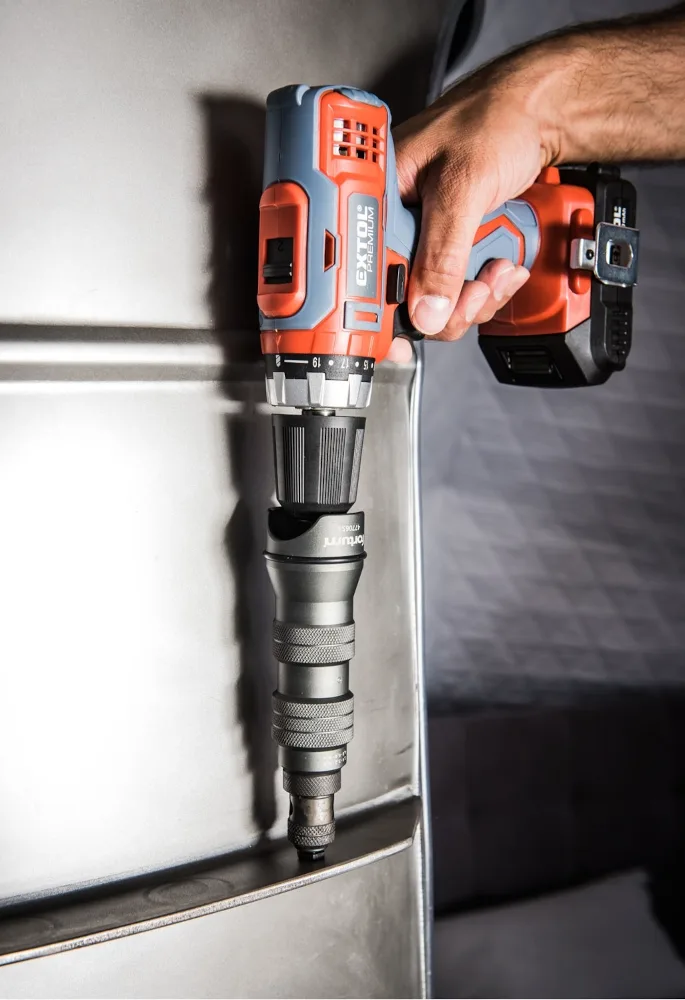

Pro běžné domácí opravy a průměry nýtů od 2,4 do 4,8 mm jsou ideální ruční kleště, které nabízejí dostatečnou páku. Pokud pracujete s většími trhacími nýty o průměru 6,4 mm, zvolte raději pákové kleště pro snazší vyvinutí potřebného tahu. U náročných aplikací nad 8,0 mm se vyplatí aku kleště, které eliminují únavu rukou a zaručují konzistentní pevnost spoje při každém stisku.
Správný postup nýtování
Samotný postup nýtování začíná přípravou otvoru. Pamatujte, že správná délka nýtu musí odpovídat celkové tloušťce spojovaných materiálů a přesahovat ji o 1,5 až 2 násobek průměru dříku.
- Vyvrtání otvoru – vytvořte otvor o 0,1 mm větší, než je průměr nýtu, aby nýt do spoje snadno vklouzl.
- Vložení nýtu – zasuňte nýt do otvoru tak, aby hlava nýtu těsně přiléhala k povrchu materiálu.
- Přiložení kleští – nasaďte nástavec kleští na trn nýtu a držte je kolmo k materiálu.
- Stisknutí kleští – vyviňte plynulý tlak, dokud trn nýtu nepraskne a hlava se plně nezformuje.
Odborná rada: Častá chyba spočívá v použití příliš krátkého nýtu, který neumožní vytvoření dostatečně široké dosedací plochy na zadní straně materiálu. Tento postup nýtování se hodí pro kovové plechy a profily, nikoliv však pro křehké plasty, kde hrozí prasknutí materiálu.
Nejčastější chyby při výpočtu a použití délky nýtu a jak se jim vyhnout
Při spojování materiálů často dochází k selhání spoje kvůli podcenění přípravy. Mezi časté chyby při výpočtu délky nýtu patří volba příliš krátkého dříku, který nedokáže vytvořit dostatečně velkou závěrnou hlavu, což zásadně snižuje pevnost spoje. Naopak příliš dlouhý nýt vede k deformaci dříku uvnitř otvoru, čímž vzniká nežádoucí vůle a nestabilita. Správná délka nýtu musí přesně odpovídat tloušťce spojovaných materiálů a přídavku na vytvoření hlavy, který obvykle činí 1,5násobek průměru nýtu.
Na co si dát pozor při nýtování
- Použití nevhodného vrtáku: Pokud zvolíte vrták s větším průměrem, než je průměr nýtu, vznikne v otvoru vůle, která znemožní pevné sevření materiálů.
- Špatný postup nýtování: Nedostatečné přitlačení nýtovacích kleští k materiálu vede k mezeře mezi spojovanými díly, což oslabuje konstrukci.
- Ignorování technické dokumentace: Vždy využijte trhací nýty tabulka, kde naleznete přesné trhací nýty rozměry pro konkrétní tloušťku materiálu.
Odborná rada: Vždy se ujistěte, že průměr nýtu odpovídá průměru otvoru s tolerancí maximálně 0,1 mm. Správná délka nýtu a přesně zvolený průměr jsou klíčem k trvanlivému spojení. Tento postup výpočtu délky nýtu při nýtování se hodí pro běžné zámečnické práce, nikoliv pro aplikace vyžadující atestovanou nosnost v leteckém průmyslu.
Pokročilé výpočty délky nýtu pro vícevrstvé a různorodé materiály
Při spojování více vrstev materiálů je klíčový přesný výpočet délky nýtu, který zaručí správné vytvoření uzavírací hlavy. Celková délka nýtu závisí na součtu tlouštěk všech spojovaných vrstev a průměru nýtu, přičemž musíte zohlednit i deformaci materiálu.
Vzorec pro vícevrstvé spoje
Pro určení délky nýtu použijte základní vzorec: L = S + D. Hodnota L představuje délku nýtu, S je součet tlouštěk všech spojovaných vrstev a D odpovídá průměru nýtu. Výpočet délky nýtu vždy zahrnuje připočtení průměru nýtu k celkové tloušťce materiálu, což zajistí dostatek materiálu pro vytvoření pevné hlavy. Správná délka nýtu je základem, aby trhací nýty rozměry přesně odpovídaly vašemu spoji.
Praktické tipy pro kombinace kovu a plastu
Při kombinaci kovu a plastu postupujte obezřetně. Plast je pružnější než kov a při utahování nýtu může dojít k jeho deformaci nebo prasknutí.
- Připočtěte rezervu – k výslednému součtu tlouštěk přidejte 1 až 2 mm délky pro kompenzaci pružnosti plastu.
- Zkontrolujte podložky – při spojování plastů vždy použijte podložku pro lepší rozložení tlaku.
- Upravte otvor – správná délka nýtu vyžaduje otvor o 0,1 mm větší než průměr nýtu.
Odborná rada: Častá chyba spočívá v použití příliš dlouhého nýtu u tenkých plechů, což vede k ohnutí trnu a nekvalitnímu spoji. Tento postup se hodí pro pevné konstrukce, nikoliv pro křehké kompozitní materiály.
Dopad materiálu nýtu na výpočet délky a pevnost spoje
Výběr materiálu nýtu zásadně ovlivňuje výslednou pevnost spoje i nutnou délku trnu. Ocelové a nerezové nýty vykazují vyšší tuhost a menší svěrnou tloušťku, zatímco hliníkové nebo měděné nýty jsou tvárnější a lépe vyplňují otvory pro nýty při deformaci. Správná délka nýtu musí vždy odpovídat součtu tlouštěk spojovaných materiálů a přídavku na vytvoření uzavírací hlavy, který dle normy DIN 7337 činí minimálně 1,5násobek průměru nýtu. Pokud zvolíte příliš krátký nýt, nedojde k dostatečnému sevření, což vede k oslabení konstrukce. Naopak příliš dlouhý nýt může způsobit deformaci trnu nebo neúplné stažení spojovaných ploch.
Postup výpočtu délky nýtu a vliv materiálu
Při plánování nýtování vždy zohledněte mechanické vlastnosti vybraného kovu, které určují reálnou svěrnou tloušťku:
- Hliníkové nýty vyžadují přesné dodržení přesahu pro bezpečné roztemování materiálu, přičemž jejich svěrná tloušťka je obecně vyšší než u ocelových variant.
- Ocelové nýty mají vyšší pevnost v tahu, proto vyžadují přesnější výpočet délky nýtu podle tabulek výrobce, kde například ocelový nýt o délce 6 mm odpovídá svěrné tloušťce 0,5 až 3,0 mm.
- Nerezové nýty vykazují vysokou odolnost, ale při jejich aplikaci dbejte na přesný průměr nýtu vzhledem k vrtanému otvoru, aby nedošlo k protočení nýtu vlivem vůle.
Odborná rada: Častá chyba při nýtování spočívá v ignorování tloušťky materiálu trnu a přídavku na hlavu, což vede k předčasnému utržení nebo nedokonalému spoji. Tento postup se hodí pro spojování plechů a profilů stejných i odlišných materiálů, avšak není vhodný pro dynamicky extrémně namáhané spoje vyžadující sváření. Jak se měří nýt pro konkrétní aplikaci zjistíte přiložením posuvného měřítka od spodní strany hlavy až ke konci dříku, přičemž musíte vždy připočítat minimálně 1,5násobek průměru nýtu pro vznik uzavírací hlavy.
| Materiál nýtu | Vlastnost | Doporučení pro výpočet |
|---|---|---|
| Hliník / Měď | Vysoká tvárnost | Větší svěrná tloušťka |
| Ocel (St/St) | Vysoká tuhost | Přesný výpočet dle tabulky |
| Nerezová ocel | Vysoká pevnost | Kontrola průměru otvoru |
Bezpečnostní opatření a ergonomie při nýtování
Bezpečnost při nýtování začíná důslednou ochranou zraku, neboť při utržení trnu nýtu může dojít k vymrštění kovových úlomků do vzdálenosti několika metrů. Vždy používejte ochranné brýle a při práci dbejte na správné držení nýtovacích kleští, které musíte udržovat kolmo k povrchu spojovaných materiálů. Ergonomie práce hraje zásadní roli, proto kleště držte oběma rukama blízko středu rukojetí, čímž dosáhnete optimálního pákového efektu a snížíte fyzickou námahu.
- Kontrola otvorů – před zahájením práce ověřte, zda průměr nýtu odpovídá vyvrtanému otvoru, přičemž pro nýt 4 mm použijte vrták 4,1 až 4,2 mm.
- Výpočet délky – postup výpočtu délky nýtu musí odpovídat součtu tloušťky všech spojovaných vrstev a průměru nýtu (např. 6 mm tloušťka materiálu + 4 mm průměr nýtu = 10 mm délka nýtu).
- Prevence chyb – častou chybou je volba příliš krátkého dříku, který nezachytí celý materiál, nebo naopak příliš dlouhého nýtu, který vyčnívá a snižuje pevnost spoje.
- Ochrana zdraví – na co si dát pozor: při utržení trnu nenechávejte prsty v dráze zpětného rázu kleští, protože náhlý pohyb rukojetí může způsobit bolestivé skřípnutí.
Výpočet délky nýtu provádějte pečlivě, protože přesnost rozhoduje o celkové pevnosti konstrukce. Pokud zvolíte špatnou délku, trhací nýty rozměry nevyplní otvor správně a nýtovaný spoj bude vykazovat nežádoucí vůli. Pro přesné určení vždy využijte trhací nýty tabulka výrobců, která uvádí doporučené hodnoty pro konkrétní svěrnou tloušťku materiálu. Tato práce se hodí pro kutily s pevnou rukou a dobrou koordinací, ale není vhodná pro osoby s chronickými bolestmi v zápěstí, kde opakovaný tlak při stisku kleští může vést k rychlé únavě a následnému nesprávnému provedení spoje.
Odborná rada: Při výběru nářadí zohledněte průměr nýtu. Ruční kleště jsou ideální pro průměry 2,4 až 4,8 mm, zatímco pro větší průměry (6,4 mm a více) jednoznačně doporučuji pákové kleště nebo aku nýtovačky, které minimalizují riziko šikmého usazení nýtu.
Časté dotazy k výpočtu délky nýtu
Otázka: Jak vypočítat délku nýtu pro spojení dvou plechů?
Sečtěte tloušťku obou plechů a přičtěte průměr nýtu, například 3 mm + 3 mm + 4 mm = 10 mm délka nýtu.
Otázka: Jaký průměr vrtáku použít pro nýt o průměru 4 mm?
Použijte vrták o průměru 4,1-4,2 mm, což je o 0,1-0,2 mm více než průměr nýtu pro správné vsunutí.
Otázka: Jak zjistím správnou délku trhacího nýtu?
Délka by měla být minimálně 1,5× tloušťka materiálu nebo součet tloušťky materiálu a průměr nýtu.
Otázka: Proč je důležité správné vrtání otvoru pro nýt?
Příliš velký otvor způsobuje vůli a snižuje pevnost spoje, příliš malý znemožňuje vložení nýtu.
Otázka: Jak vybrat správné nýtovací kleště podle velikosti nýtu?
Ruční kleště jsou vhodné pro 2,4-4,8 mm, pákové pro 6,4 mm, aku kleště pro 8,0 mm a větší nýty.
Otázka: Jak se měří délka nýtu?
Měří se délka těla nýtu bez hlavy a trnu, která musí odpovídat tloušťce materiálu plus rezervě.
Otázka: Jaké jsou nejčastější chyby při výpočtu délky nýtu?
Častá chyba spočívá v použití příliš krátkého nebo dlouhého nýtu, nevhodného vrtáku nebo špatném vedení kleští.
Otázka: Jaký vliv má materiál nýtu na pevnost spoje?
Ocelové nýty mají menší svěrnou tloušťku, zatímco hliníkové nebo měděné vyžadují delší délku pro pevné spojení.
Otázka: Jak vypočítat délku nýtu pro vícevrstvé spoje?
Sečtěte tloušťky všech vrstev a přidejte průměr nýtu, případně upravte podle materiálu.
Otázka: Jaké bezpečnostní opatření dodržovat při nýtování?
Používejte ochranné brýle, držte kleště kolmo, bezpečně utrhněte trn a dodržujte ergonomii práce.
Otázka: Jaký je správný postup nýtování krok za krokem?
Vyberte kleště podle průměru, připravte materiál, vyvrtejte otvor, vložte nýt, stiskněte kleště a zkontrolujte spoj.
Otázka: Jaká je minimální délka trhacího nýtu pro pevný spoj?
Minimálně 1,5násobek tloušťky materiálu podle DIN 7337 nebo délka odpovídající součtu tloušťky materiálu a průměru nýtu.
Otázka: Co dělat, když je nýt příliš dlouhý?
Příliš dlouhý nýt může vyčnívat, ohrozit bezpečnost a snížit pevnost spoje; je třeba zvolit správnou délku.
Otázka: Jaký je rozdíl mezi plochou a velkou hlavou nýtu?
Plochá hlava je univerzální, velká hlava rozkládá tlak na větší plochu, vhodná pro tenké materiály.
Otázka: Jak poznat, že je nýt správně upevněný?
Nýt musí sedět rovně, spoj nesmí být pohyblivý a hlava nýtu musí být rovná bez deformací.
Odborná rada: Pro koho se výpočet hodí a pro koho ne? Metoda výpočtu podle tloušťky materiálu se hodí pro běžné hobby i profesionální spoje, ale u kritických konstrukcí s vysokým dynamickým namáháním vždy vyžadujte technický list výrobce, který definuje specifické trhací nýty rozměry a limity.
