Správné označování svářecích elektrod podle norem je klíčové pro výběr vhodného typu elektrody a zajištění kvalitního svařování. Znalost značení pomáhá rozeznat rutilové elektrody, elektrody pro invertor i další druhy elektrod na svařování. Díky tomu lze snadno vybrat správnou elektrodu a předejít chybám při svařování elektrodou.
📊 Klíčová fakta
- Svářecí elektrody se označují podle norem DIN EN 499 a ISO 2560.
- Průměr elektrody se uvádí v milimetrech, běžné jsou 2,0 mm a 2,5 mm, vhodné pro materiály do 5 mm.
- Doporučený svařovací proud pro elektrodu 2,0 mm je přibližně 40-80 A podle průměru.
- Obal elektrody ovlivňuje vlastnosti svaru – rutilové jsou vhodné pro tenké materiály, bazické pro namáhané konstrukce.
- Označení na štítku obsahuje informace o typu elektrody, proudu, průměru, délce, pracovních polohách a normách.
Jak číst a rozumět označení svářecích elektrod podle norem
Štítek svářecí elektrody obsahuje základní informace, které určují správné použití a parametry elektrody. Podle normy DIN EN 499 se na štítku uvádí průměr elektrody v milimetrech, délka elektrody, doporučený svařovací proud v ampérech a typ elektrody podle příslušné klasifikace. Tyto údaje umožňují přesnou identifikaci a správné nastavení svařovacího procesu, což je klíčové pro kvalitní a bezpečné svařování.
Typické informace na štítku svářecí elektrody jsou:
- průměr elektrody – například 2,5 mm, který ovlivňuje volbu svařovacího proudu
- délka elektrody – nejčastěji 300 mm nebo 350 mm, což je důležité pro manipulaci a výdrž elektrody
- doporučený svařovací proud – například 70-100 A, podle průměru a typu elektrody
- normové označení – například DIN EN 499, které definuje technické požadavky a zaručuje kvalitu
Návod na označování svářecích elektrod podle českých a mezinárodních norem je nezbytný pro správný výběr vhodných elektrod, například rutilových elektrod nebo svařovacích elektrod pro invertor. Správné čtení štítku pomáhá i při rozhodování, jaké druhy elektrod na svařování použít pro konkrétní typ svařování, například MMA nebo TIG, nebo jak svařovat CO2 s využitím vhodné elektrody.
Typy svářecích elektrod a jejich normové označení
Pro správné použití svářecích elektrod je nezbytné znát jejich klasifikaci podle platných norem, zejména normy DIN EN 499, která stanovuje přesné označování a charakteristiky obalovaných elektrod. Následující podsekce vysvětlí, jak identifikovat typ svářecí elektrody podle této normy a dalších standardů, a přiblíží rozdíly mezi jednotlivými druhy elektrod včetně rutilových, bazických, celulózových a kyselých.
Jak poznat rutilovou elektrodu podle normy DIN EN 499
Rutilové elektrody jsou podle normy DIN EN 499 označovány kódem začínajícím písmenem ‚E‘, za kterým následuje číslo pevnosti svaru v desetinách MPa (například 42 znamená 420 MPa), dále číslo charakterizující pracovní polohu svaru, a písmeno ‚R‘, které označuje rutilový obal. Tento obal obsahuje vysoký podíl oxidu titaničitého (rutil), což zajišťuje hladký a stabilní oblouk při svařování a snadné zapálení. Příklad kompletního označení je E42 0 R 11, kde „0“ znamená svařování ve všech polohách a „11“ označuje obvodový kód obalu s konkrétními vlastnostmi. Rutilové elektrody jsou ideální pro svařování elektrodou na invertoru a pro svařování v ochranné atmosféře CO2, kde je vyžadován čistý a hladký svar s minimem rozstřiku.
Typy svářecích elektrod podle normy a jejich charakteristiky
Podle normy DIN EN 499 se elektrody dělí především na:
- Rutilové elektrody (R) – obsahují oxid titaničitý, snadno se zapalují, vhodné pro tenké materiály a polohy sváru PA, PB, PF. Struska se dobře odstraňuje, vhodné pro svařování invertorem.
- Bazické elektrody (B) – obal tvořený vápencem a alkalickými složkami, zajišťují vysokou pevnost svaru (typicky přes 420 MPa) a houževnatost. Vyžadují předchozí sušení při teplotě 100-150 °C po dobu 1-2 hodin kvůli citlivosti na vlhkost, jinak hrozí vznik pórů a trhlin. Používají se u tlakových nádob, mostů a dalších náročných konstrukcí.
- Rutil-bazické elektrody (RB) – kombinují vlastnosti rutilových a bazických, vhodné pro všechny polohy svařování, zejména koutové svary.
- Celulózové elektrody (C) – mají obal s vysokým obsahem celulózy, umožňují hluboký průvar, často používané pro svařování potrubí v polohách PF a PA.
- Kyselé elektrody (A) – dnes méně používané, mají nižší pevnost svaru a omezené použití v polohách PA a PB.
- Speciální typy – například rutil-kyselé (RA) nebo tlustostěnné rutilové elektrody (RR), které mají specifické vlastnosti dle obvodového kódu.
Wolframové elektrody pro TIG svařování nemají obal, jejich označení je barevné podle příměsí wolframu:
- Zelená (WP) – čistý wolfram pro AC svařování hliníku
- Šedá (WC) – cerová elektroda pro AC i DC
- Bílá (WZ) – zirkonová elektroda pro AC hliník
- Černá, zlatá, modrá – lanthanové elektrody univerzální pro AC i DC
- Žlutá, červená, fialová, oranžová – thoriové elektrody pro nerez, radioaktivní, vyžadují bezpečnostní opatření
| Typ elektrody | Označení podle DIN EN 499 / barevné značení | Charakteristika |
|---|---|---|
| Rutilová elektroda | E…R… | Snadné zapálení, hladký svar, oxid titaničitý |
| Bazická elektroda | E…B… | Vysoká pevnost svaru, nutné sušení, alkalický obal |
| Celulózová elektroda | E…C… | Hluboký průvar, vhodné na potrubí |
| Kyselá elektroda | E…A… | Nižší pevnost, omezené použití |
| Wolframová elektroda | barevné značení | Pro TIG svařování, bez obalu, inertní plyn |
Tip: Při svařování elektrodou na invertoru se nejčastěji doporučují rutilové elektrody pro jejich stabilní oblouk a snadné zapálení. Bazické elektrody jsou vhodnější pro náročné konstrukce, kde je požadována vyšší pevnost svaru, ale vyžadují pečlivé sušení, aby nedošlo k porušení svaru vlivem vlhkosti.
Správné označování svářecích elektrod podle normy DIN EN 499 zahrnuje také obvodový kód, který specifikuje složení obalu a jeho vlastnosti, což je klíčové pro výběr vhodné elektrody podle typu materiálu a požadavků na svar. Dodržování těchto norem zajišťuje kvalitní svar a bezpečnost práce.
Parametry elektrod: průměr, délka a doporučený svařovací proud
Parametry elektrod ovlivňují kvalitu svaru a efektivitu svařování. Pro správný výběr průměru a délky elektrody je nutné znát tloušťku svařovaného materiálu a doporučený svařovací proud, který odpovídá konkrétnímu průměru. Níže najdete základní pravidla a tabulku s hodnotami, které vám pomohou při správném označování a použití elektrod.
Jak vybrat průměr elektrody podle materiálu
Průměr elektrody volíme podle tloušťky materiálu tak, aby svar dobře pronikl a zároveň nedošlo k přehřátí nebo deformaci. Pro tenké plechy do 2 mm se doporučují elektrody o průměru 2,0 mm. Na běžné konstrukční oceli do 5 mm je vhodná elektroda 2,5 mm. Silnější materiály nad 5 mm vyžadují průměr 3,2 mm a více. Takové volby zajišťují správnou penetrující hloubku a stabilní oblouk.
Doporučený svařovací proud podle průměru elektrody
Doporučený svařovací proud se odvíjí od průměru elektrody, protože ovlivňuje stabilitu oblouku a kvalitu svaru. Například pro elektrodu s průměrem 2,0 mm je vhodný proud v rozmezí 40 až 80 A. Elektroda 2,5 mm vyžaduje proud od 70 do 130 A, zatímco elektrody 3,2 mm pracují nejlépe při proudu 90 až 160 A. Správný proud zajistí rovnoměrné tavení elektrody a minimalizuje vznik strusky.
| Průměr elektrody (mm) | Doporučený svařovací proud (A) | Délka elektrody (mm) |
|---|---|---|
| 2,0 | 40-80 | 300 |
| 2,5 | 70-130 | 300 |
| 3,2 | 90-160 | 350 |
Tip: Při MMA svařování je potřeba volit elektrody podle normy i typu materiálu. Pro svařování tenkých plechů rutilovými elektrodami se často používá menší průměr, což zlepšuje ovladatelnost oblouku. Naopak pro hrubší konstrukce jsou vhodnější základní elektrody s větším průměrem.
Otázka „kolik amper na 2,5 elektrodu“ odpovídá rozsahu 70 až 130 ampér, který umožňuje stabilní svařování běžných ocelí. Tento postup platí i pro svařovací elektrody pro invertor, kde je důležitá přesná volba proudu pro optimální výkon.

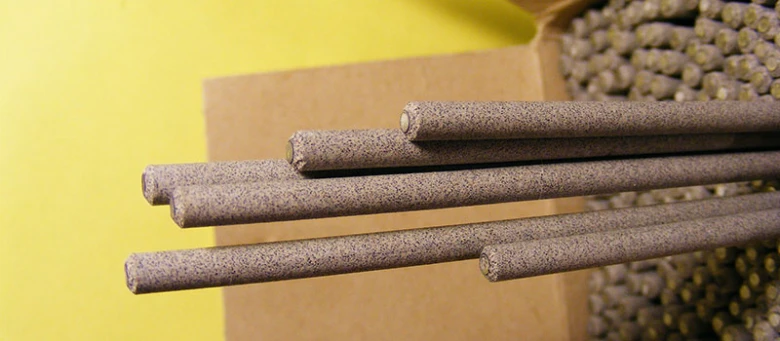

Funkce a význam obalu svářecí elektrody
Funkce obalu svářecí elektrody
Obal svářecí elektrody plní tři základní funkce: ionizační, fyzikální a metalurgickou. Ionizační funkce usnadňuje zapálení elektrického oblouku a udržuje jeho stabilitu po celou dobu svařování. Fyzikální ochrana spočívá v izolaci roztaveného svarového kovu před kyslíkem a dusíkem z okolního vzduchu, čímž se předchází vzniku pórů a oxidů ve svaru. Metalurgická funkce obalu zahrnuje legování svarového kovu prvky jako mangan, křemík nebo titan, které zlepšují pevnost, houževnatost a odolnost spoje. Během svařování vzniká na povrchu svaru struska, která po ztuhnutí chrání svar před oxidací a umožňuje jeho pomalé a rovnoměrné chladnutí. Struska však musí být po dokončení svařování vždy odstraněna, aby se zabránilo vzniku vad a umožnila se další povrchová úprava.
Význam správného odstranění strusky po svařování
Po ukončení svařování zůstává na svaru ochranná vrstva strusky, která zabránila kontaktu roztaveného kovu s atmosférou. Pro dosažení mechanicky i esteticky kvalitního svaru je nezbytné strusku odstranit svářečským kladívkem a drátěným kartáčem. Odstraněním strusky lze také odhalit případné trhliny, póry nebo jiné vady svaru, které by mohly ohrozit pevnost spoje. Častou chybou je nedostatečné očištění svaru, což vede k oslabení spoje a problémům při následné povrchové úpravě. Proto je správné odstranění strusky klíčové pro dlouhodobou spolehlivost svaru.
- Správné označení elektrod podle norem (např. DIN EN 499) zahrnuje informace o typu obalu, průměru, délce, doporučeném svařovacím proudu a polaritě, což usnadňuje výběr vhodné elektrody pro konkrétní metodu svařování, například MMA nebo svařování elektrodou pro invertor
- Rutilové elektrody (označené písmenem R) mají obal s vysokým obsahem rutilu, který zajišťuje snadné zapálení oblouku a čistý svar s minimem strusky, zatímco bazické elektrody (B) obsahují vápencový obal, který zlepšuje mechanické vlastnosti svaru, ale vyžaduje předchozí vysušení elektrod kvůli citlivosti na vlhkost
- Návod na označování svářecích elektrod podle českých a mezinárodních norem pomáhá správně identifikovat parametry jako průměr elektrody (v mm), doporučený rozsah svařovacího proudu (v ampérech) a pracovní polohy svaru (např. PA, PB, PF), což je zásadní pro správné použití a bezpečnost práce
Tip: Pro svařování v ochranné atmosféře CO2 se doporučují elektrody s rutilovým nebo rutil-bazickým obalem, které zaručují stabilní oblouk a nízkou tvorbu strusky, což výrazně usnadňuje čištění svaru a zvyšuje kvalitu spoje.
Doporučení pro skladování a sušení elektrod
Doporučené skladování elektrod výrazně ovlivňuje jejich kvalitu a výsledný svar. Správné skladování elektrod, zejména bazických a rutilových, zabraňuje pronikání vlhkosti, která snižuje pevnost spoje a zvyšuje riziko pórů ve svaru. Proto je nezbytné udržovat elektrody v suchu při teplotě kolem 20 °C, ideálně ve speciálních obalech nebo skladovacích boxech.
Bazické elektrody vyžadují před svařováním sušení při teplotě 250 °C po dobu 1 hodiny, aby se odstranila vlhkost z povlaku. Tento postup je klíčový zejména u svařovacích elektrod pro invertor, kde je citlivost na vlhkost vyšší. Pro správné značení a skladování elektrod je vhodné se řídit návodem na označování svářecích elektrod podle platných norem, které určují i parametry sušení a skladování.
- Skladujte elektrody při 18-22 °C ve vlhkostně kontrolovaném prostředí
- Bazické elektrody sušte při 250 °C po dobu 60 minut před použitím
- Rutilové elektrody mají nižší nároky na sušení, ale doporučuje se skladovat je v suchu
- Při svařování MMA nebo CO2 respektujte pokyny výrobce elektrod a normy pro správné značení a údržbu
Tip: Na co si dát pozor – častou chybou je skladování elektrod ve vlhkých prostorech, což vede k oxidaci povlaku a poruchám svaru. Pro koho se to hodí: profesionální svářeči a dílny; pro koho NE: příležitostní uživatelé bez možnosti kontrolovaného skladování.
Vliv polarity proudu na kvalitu svařování elektrodami
Polarita svařovacího proudu zásadně ovlivňuje kvalitu svaru a stabilitu oblouku při svařování elektrodami. Používají se tři základní typy polarity: DC+ (stejnosměrný proud s kladnou elektrodou), DC- (stejnosměrný proud se zápornou elektrodou) a AC (střídavý proud). Bazické elektrody (typ B podle DIN EN 499), které jsou určeny pro pevné a odolné svary, vyžadují polaritu DC+, protože umožňuje hlubší pronikání svaru a stabilní oblouk s minimem rozstřiku. Rutilové elektrody (typ R) se naopak nejlépe svařují na DC- nebo AC, což zajišťuje hladší oblouk, snadné zapálení a výrazně nižší tvorbu stříkanců.
Návod na označování svářecích elektrod podle českých a mezinárodních norem uvádí přesné parametry polarity proudu, které musí být uvedeny na štítku elektrody. Normy ČSN EN ISO stanovují, že správné označení zahrnuje typ elektrody, doporučenou polaritu a rozsah svařovacího proudu, což je klíčové pro výběr správné elektrody a nastavení svářečky. Tyto informace zajišťují optimální kvalitu svaru a bezpečnost práce.
| Polarita proudu | Vhodný typ elektrody | Vliv na kvalitu svaru |
|---|---|---|
| DC+ | Bazické elektrody (B) | Hlubší pronikání, pevnější a houževnatější svar |
| DC- | Rutilové elektrody (R) | Hladší oblouk, snadné zapálení, méně stříkání |
| AC | Rutilové elektrody (R) | Vyvážená stabilita oblouku, univerzální použití |
Tip: Pro svařování invertorem se doporučují rutilové elektrody, protože jsou kompatibilní s AC i DC- polaritou a poskytují stabilní oblouk. Bazické elektrody vyžadují přesné nastavení DC+ polarity a často předchozí vysušení elektrody, aby se zabránilo poruchám svaru způsobeným vlhkostí.
Na co si dát pozor: Častou chybou je použití bazických elektrod na nesprávnou polaritu DC-, což vede k nestabilnímu oblouku a nedostatečnému pronikání svaru. Také nesprávné označení polarity na štítku může způsobit nesprávné nastavení svářečky a tím zhoršení kvality svaru.
Pro koho se to hodí vs. pro koho ne: Použití bazických elektrod s polaritou DC+ je vhodné pro profesionální svářeče pracující na náročných konstrukcích (tlakové nádoby, mosty), kde je požadována vysoká pevnost svaru. Naopak pro méně zkušené uživatele a hobby svařování jsou vhodnější rutilové elektrody s DC- nebo AC polaritou díky snadnějšímu zapálení a lepší ovladatelnosti oblouku.
Typické chyby při označování a používání svářecích elektrod podle norem
Při označování svářecích elektrod podle norem se často dopouští chyb, které vedou ke snížení kvality svaru a zvýšení rizika vad. Nesprávné čtení štítků elektrod může způsobit volbu nevhodného druhu elektrody, například místo rutilové elektrody zvolit bazickou, což ovlivní stabilitu oblouku při svařování elektrodou. Dalším častým problémem je nepřesný výběr průměru elektrody, který musí odpovídat materiálu a typu spoje. Nesprávné nastavení doporučeného proudu pak negativně ovlivňuje hloubku průvaru a vzhled svaru.
Velmi důležité je dodržet sušení bazických elektrod, protože jejich vlhkost vede ke vzniku pórů a trhlin ve svaru.
- Nesprávné čtení označení svářecích elektrod vede k použití nevhodného typu elektrody pro daný materiál
- Výběr nesprávného průměru elektrody způsobí nedostatečný průvar nebo přehřátí materiálu
- Nastavení nesprávného proudu může mít za následek špatnou kvalitu svaru a zvýšené rozstřiky
- Ignorování sušení bazických elektrod způsobuje vznik svarových vad
Jaké chyby se často dělají při označování svářecích elektrod podle norem
Správné značení a kontrola parametru jako průměr elektrody a doporučený proud před svařováním elektrodou pro invertor či jiný zdroj výrazně zvyšuje kvalitu výsledného svaru. Dodržování návodu na označování svářecích elektrod podle českých a mezinárodních norem pomáhá předejít těmto běžným chybám.
Časté dotazy (FAQ) k označování svářecích elektrod podle norem
Označování svářecích elektrod podle norem obsahuje základní parametry jako průměr elektrody v milimetrech, délku, doporučený svařovací proud v ampérech, typ elektrody podle normy DIN EN 499 a vhodné pracovní polohy svaru. Průměr elektrody přímo ovlivňuje doporučený proud – například elektroda o průměru 2,5 mm se používá při proudu 50-100 A. Správné značení pomáhá zvolit vhodný typ elektrody ke konkrétnímu svařování, což je klíčové pro kvalitu svaru.
Návod na označování svářecích elektrod podle českých a mezinárodních norem
- Jak se označují svářecí elektrody podle norem? Označení zahrnuje průměr, délku, typ elektrody dle DIN EN 499, doporučený proud a polaritu.
- Jak poznat rutilovou elektrodu podle označení? Rutilové elektrody mají písmeno R a jsou vhodné pro tenké materiály díky snadnému zapálení oblouku.
- Kolik ampérů potřebuje elektroda o průměru 2,5 mm? Doporučený proud je 50-100 A, vhodný pro tloušťku svařovaného materiálu 2-5 mm.
- Jak správně číst štítek svářecí elektrody? Štítek uvádí všechny technické parametry, které je nutné dodržet pro správný výběr a použití.
- Jaké jsou typy obalů svářecích elektrod? Rutilové (R), bazické (B), rutil-bazické (RB), celulózové (C) a kyselé (A) podle DIN EN 499.
- Proč je důležité sušit bazické elektrody? Bazické elektrody vyžadují sušení při 250 °C po 1 hodinu, aby se zabránilo vadám svaru způsobeným vlhkostí.
- Jaký vliv má polarita proudu na svařování elektrodami? Bazické elektrody fungují nejlépe na DC+, rutilové na DC- nebo AC, což ovlivňuje stabilitu oblouku.
- Jaká je doporučená délka oblouku při svařování elektrodou? Délka oblouku by měla být přibližně rovna průměru elektrody, u bazických kratší asi 0,5× průměr.
- Jak správně skladovat svářecí elektrody? Udržujte je v suchu při teplotě kolem 20 °C, chráněné před vlhkostí.
- Jaké chyby se často dělají při označování elektrod? Časté chyby jsou špatná interpretace štítků, nesprávný výběr průměru nebo nedodržení sušení bazických elektrod.
- Jak určit druh svářecí elektrody podle standardních označení? Druh elektrody určuje kód dle DIN EN 499, který definuje typ obalu a pracovní polohy svaru.
- Jaké jsou pracovní polohy svaru uvedené na elektrodách? Označují se písmeny PA, PB, PF a další, určují vhodnou polohu svaru.
- Jak správně označit svářecí elektrody pro invertor podle norem? Označení zahrnuje parametry kompatibilní s invertory, včetně proudu, průměru a délky elektrody.
- Jaké parametry obsahuje označení svářecí elektrody podle normy? Průměr, délka, typ elektrody, doporučený proud, polarita a normové označení.
- Jak správně svařovat elektrodou podle označení? Dodržujte doporučený proud, průměr, polaritu, držte elektrodu pod úhlem 30-60° a délku oblouku odpovídající průměru elektrody.
Tip: Pro svařování CO2 doporučuji používat rutilové elektrody, které díky své charakteristice zajišťují stabilní oblouk a kvalitní svar. Naopak nevhodné jsou bazické elektrody, pokud není zajištěno správné sušení a polarita.
Odborná rada: Nejlepší elektrody pro invertor mají přesné označení a specifikace, které umožňují efektivní svařování s nižší spotřebou energie a vyšší stabilitou oblouku.
