Pro řezání závitů je klíčové zvolit správné vrtáky, které odpovídají materiálu i požadované velikosti závitu. Vrtáky HSS-Co s titanovým povlakem nabízejí vyšší odolnost a přesnost, což výrazně usnadňuje práci. Přesná tabulka velikosti vrtáků pomůže vybrat ideální průměr pro bezchybný závit.
📝 Ve zkratce
- Pro metrický závit M12 je doporučený průměr vrtaného otvoru 10,2 mm.
- HSS-Co vrtáky obsahují 5-8 % kobaltu a jsou vhodné pro tvrdé materiály s pevností nad 900 N/mm².
- Titanové povlaky TiN, TiCN a TiAlN zvyšují odolnost vrtáků proti opotřebení a teplotě až do 800 °C.
- Stupňovité vrtáky umožňují vrtání otvorů v rozsahu 6-38 mm bez poškození materiálu.
- Úhel hrotu vrtáku se liší podle tvrdosti materiálu: 6-9° pro tvrdé, 9-12° pro středně tvrdé a 12-18° pro měkké materiály.
Jaký vrták použít pro různé velikosti závitů?

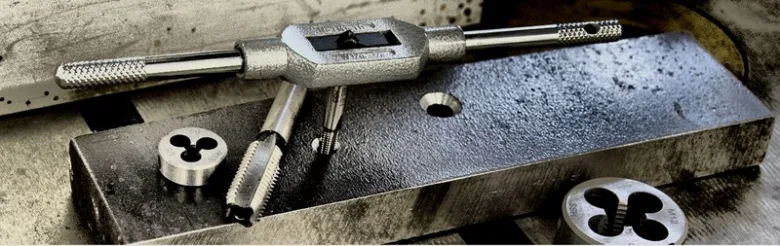

Pro řezání metrických závitů je nutné použít vrták s průměrem menším, než je nominální průměr závitu. Tento vrtaný otvor slouží jako základ pro závitník, který závity do materiálu vyřeže. Správný průměr vrtáku zajistí přesné a pevné závity, například pro závit M12 je doporučený průměr vrtaného otvoru 10,2 mm.
Tabulka velikosti vrtáků pro řezání závitů poskytuje přehledné hodnoty průměrů vrtaných děr pro běžné metrické závity od M2 až po M24. Tento přehled je základním nástrojem pro výběr vrtáku, který zohledňuje jak geometrii vrtáku, tak typ materiálu a použití řezných olejů pro lepší kvalitu závitů. Vrtáky HSS-Co a titanové povlaky zvyšují odolnost a životnost nástroje, zatímco stupňovité vrtáky pomáhají při přesném vrtání otvorů na různé velikosti závitů.
Tabulka velikosti vrtáků pro řezání metrických závitů
| Závit (M) | Průměr vrtáku (mm) | |
|---|---|---|
| M2 | 1,6 | |
| M4 | 3,3 | |
| M6 | 5,0 | |
| M8 | 6,8 | |
| M10 | 8,5 | |
| M12 | 10,2 | |
| M16 | 14,0 | |
| M20 | 17,5 | |
| M24 | 21,0 |
Pro koho je volba správného vrtáku klíčová? Přesný průměr vrtáku je zásadní pro přesné řezání závitů, zejména při výrobě a opravách strojních součástí. Naopak pro hrubší nebo nekritické spoje může postačit méně přesné vrtání, ale tam hrozí nižší pevnost spoje a riziko poškození závitu.
Jak vybrat vrták podle materiálu pro řezání závitů
Při řezání závitů je zásadní materiál a povrchová úprava vrtáku. Správná volba zvyšuje životnost nástroje a kvalitu závitu, zvláště při práci s různými druhy kovů.
Materiály vrtáků vhodné pro řezání závitů
HSS vrtáky jsou základní volbou pro běžné oceli, litinu i měkké kovy jako hliník. Pro pevnější materiály, například ocel s pevností nad 900 N/mm², jsou lepší HSS-Co vrtáky obsahující 5-8 % kobaltu. Kobalt zvyšuje tvrdost a tepelnou odolnost nástroje, což je nezbytné při vrtání závitů v tvrdších materiálech. HSS-R a HSS-G varianty se liší geometrickou úpravou, která ovlivňuje rychlost a čistotu řezu. Výběr správného materiálu vrtáku výrazně prodlužuje životnost vrtáku a zlepšuje kvalitu závitu, což potvrzují i tabulky velikosti vrtáků pro řezání závitů.
| Typ vrtáku | Obsah kobaltu | Vhodné materiály |
|---|---|---|
| HSS | 0 % | Běžná ocel, hliník |
| HSS-Co | 5-8 % | Tvrdá ocel, nerezová ocel |
| HSS-R | 0 % | Rychlé vrtání měkkých kovů |
| HSS-G | 0 % | Vysoká přesnost vrtání |
Titanové povlaky a jejich vliv na odolnost vrtáků
Titanové povlaky jako TiN (nitrid titanu) a TiCN (karbonitrid titanu) výrazně zvyšují odolnost vrtáků proti opotřebení a vysokým teplotám až do 800 °C. TiCN poskytuje lepší odolnost než TiN, což prodlužuje životnost vrtáku při vrtání náročnějších materiálů a současně snižuje tření v kontaktu s kovem. Další povlaky jako TiAlN, AlTiN nebo CrN zlepšují tepelnou stabilitu a tvrdost, což oceníte při řezání závitů v nerezové oceli nebo tvrdých slitinách. Použití titanových povlaků vede k čistším a přesnějším otvorům, čímž se zvyšuje kvalita závitu a snižuje riziko poškození nástroje.
| Povlak | Teplotní odolnost | Výhody |
|---|---|---|
| TiN | Do 600 °C | Zvýšení tvrdosti, snížení tření |
| TiCN | Do 800 °C | Vyšší odolnost než TiN |
| TiAlN | Do 900 °C | Zvýšená tepelná stabilita |
Typy vrtáků a jejich geometrie pro kvalitní řezání závitů
Pro kvalitní řezání závitů je zásadní správný výběr vrtáku s ohledem na jeho geometrii a typ použitý k danému materiálu. Úhel hrotu vrtáku výrazně ovlivňuje průnik do materiálu a životnost nástroje, zatímco speciální stupňovité či kuželové vrtáky usnadňují práci s tenkými plechy a různými průměry otvorů.
Geometrie vrtáku a úhel hrotu
Úhel hrotu vrtáku se přizpůsobuje tvrdosti materiálu, který budete vrtat. Pro tvrdé materiály je vhodný úhel 6-9°, který zajišťuje efektivní řezání a minimalizuje opotřebení. U středně tvrdých materiálů se používá úhel 9-12°. Měkké materiály vyžadují úhel až 18°, což zlepšuje odvod třísek a zabraňuje zanášení vrtáku. Správná geometrie vrtáku tak zvyšuje přesnost vrtání závitů a prodlužuje životnost nástroje.
Použití stupňovitých a kuželových vrtáků
Stupňovité vrtáky jsou ideální pro vrtání tenkých plechů do tloušťky 4 mm, protože umožňují vytvořit otvory s průměry od 6 do 38 mm bez deformace materiálu. Díky postupnému zvětšování průměru vrtáku dochází k hladkému průchodu a čistému řezu. Kuželové vrtáky pak umožňují vrtání více průměrů jedním nástrojem, což zjednodušuje práci při různých velikostech otvorů. Tento typ vrtáků se často používá při vrtání závitů do kovu, kde je potřeba přesnost a šetrnost k materiálu.
- Vyberte vrták podle tvrdosti materiálu – zohledněte úhel hrotu vrtáku.
- Zvolte stupňovitý vrták pro tenké plechy do 4 mm – minimalizujete deformaci otvoru.
- Použijte kuželový vrták při potřebě vrtat různé průměry jedním nástrojem.
- Ověřte velikost vrtáku podle tabulky velikosti vrtáků pro řezání závitů – zajistíte přesnost vrtání.
Tip: Při vrtání závitů je vhodné používat vrtáky HSS-Co s titanovými povlaky, které zvyšují odolnost a přesnost řezání.
Údržba a broušení vrtáků pro řezání závitů
Pro zachování optimální životnosti a přesnosti vrtáků určených k řezání závitů je nezbytné pravidelné broušení, které udržuje správnou geometrii ostří. Vrtáky HSS-Co s obsahem 5-8 % kobaltu a titanovým povlakem (například TiN nebo TiAlN) jsou běžně používány pro vrtání otvorů před řezáním závitů v oceli a dalších tvrdých materiálech. Při broušení je nutné dodržet úhel hrotu vrtáku, který se pro tvrdé materiály pohybuje mezi 6° a 9°, a správný úhel podbroušení, aby nedošlo k poškození řezné hrany a zhoršení kvality vrtání.
Použití řezných olejů během vrtání výrazně snižuje tření a teplotu v místě řezu, což zabraňuje přehřátí vrtáku a zvyšuje kvalitu otvoru i životnost nástroje. Doporučuje se aplikovat řezný olej zejména při vrtání tvrdých kovů, jako je nerezová ocel nebo chromniklové slitiny, kde teploty mohou snadno přesáhnout 300 °C. Při vrtání měkčích materiálů, například hliníku, postačuje menší množství oleje, aby nedošlo k zanášení otvoru.
Skladování vrtáků v původních plastových pouzdrech nebo v organizérech s oddělenými přihrádkami zabraňuje mechanickému poškození a zachovává přesnou geometrii nástroje. Vrtáky uložené volně v zásuvce často ztrácejí ostrost a mohou se poškodit, což negativně ovlivňuje kvalitu vrtání a následné řezání závitů.
- Broušení vrtáků zachovává úhel hrotu 6-9° pro tvrdé materiály a zabraňuje otupení řezné hrany
- Použití řezných olejů snižuje tření a teplotu vrtání, prodlužuje životnost vrtáků a zlepšuje kvalitu otvoru
- Skladování v originálních pouzdrech nebo organizérech chrání vrtáky před deformací a poškozením
- Výběr vrtáku podle tabulky velikosti vrtáků pro řezání závitů zajišťuje správný průměr vrtaného otvoru a kompatibilitu s konkrétním závitem
Tip: Při broušení vrtáků používejte speciální brousky s přesným nastavením úhlu, abyste zachovali správnou geometrii a zabránili přehřívání materiálu. Při vrtání tvrdých kovů vždy aplikujte řezný olej, aby nedošlo k rychlému opotřebení nástroje.
Častá chyba: Nedostatečné mazání vrtáku řezným olejem vede k přehřívání a rychlému otupení, což způsobuje nepřesné vrtání a zhoršenou kvalitu závitu.
Pro koho se to hodí: Pravidelná údržba a broušení vrtáků je nezbytná pro profesionály a kutily pracující s tvrdými materiály a metrickými závity od M3 výše.
Pro koho NE: Pro příležitostné vrtání v měkkých materiálech, kde je životnost vrtáku méně kritická, lze údržbu provádět méně často.
Doporučení pro vrtání v netradičních materiálech
Pro řezání závitů v netradičních materiálech je nezbytné zvolit vrták přesně podle vlastností daného materiálu a dodržet optimální pracovní parametry. Tím se zajistí čistý otvor, minimalizuje riziko poškození materiálu i nástroje a dosáhne se kvalitního závitu s přesným profilem.
Výběr vrtáků pro plasty a kompozity
Při vrtání plastů a kompozitů je vhodné použít vrtáky s ostrou špičkou a jemnou geometrií, které umožňují čistý řez bez tavení materiálu. Doporučené otáčky vrtání jsou nízké, typicky mezi 200 až 500 ot./min, aby se zabránilo přehřátí a deformaci materiálu. Stupňovité vrtáky s titanovým povlakem se pro tyto materiály nedoporučují, protože zvýšené tření a teplo mohou způsobit roztavení nebo zhoršení kvality otvoru. Správný průměr vrtáku podle tabulky velikosti vrtáků pro řezání závitů zajistí přesné a rovnoměrné vyvrtání otvoru bez deformací, což je klíčové pro správné vedení závitníku.
Vrtáky vhodné pro litinu a bronz
Pro vrtání závitů v litině a bronzu jsou nejvhodnější HSS-G a HSS-Co vrtáky, které díky vyšší tvrdosti a odolnosti vůči opotřebení zvládají abrazivní a tvrdé materiály. HSS-Co vrtáky obsahují 5-8 % kobaltu a často mají titanové povlaky (například TiAlN), což zvyšuje jejich tepelnou odolnost a prodlužuje životnost nástroje při vrtání materiálů s pevností nad 900 N/mm². Geometrie vrtáku by měla mít úhel hrotu mezi 6° až 9°, což minimalizuje riziko praskání litiny nebo deformace bronzu. Při vrtání je nezbytné používat vhodný řezný olej a držet nízké otáčky, obvykle 100-300 ot./min, aby se zabránilo přehřátí a ztrátě ostrosti vrtáku. Dodržení těchto parametrů výrazně snižuje riziko poškození materiálu i nástroje.
Tip: Častou chybou je použití příliš vysokých otáček při vrtání litiny, což vede k rychlému otupení vrtáku a vzniku mikropuklin v materiálu. Proto je nutné přizpůsobit otáčky tvrdosti materiálu a použít řezné kapaliny.
Pro koho se to hodí: Výše uvedené vrtáky a pracovní postupy jsou ideální pro dílce z plastů, kompozitů, litiny a bronzu, kde je potřeba přesný a čistý závit bez poškození materiálu. Pro koho NE: Nevhodné jsou pro extrémně tvrdé nebo abrazivní materiály, jako jsou některé speciální slitiny nebo tvrzené oceli, kde je třeba použít speciální vrtáky s vyšším obsahem kobaltu a pokročilé povlaky.
Časté dotazy k vrtákům pro řezání závitů
Otázka: Jaký vrták použít pro závit M8 a jakou díru vrtat?
Pro závit M8 vrtáte otvor o průměru 6,8 mm podle tabulky velikosti vrtáků pro řezání závitů. Použijte vrták HSS vhodný pro materiál, například ocel nebo hliník.
Otázka: Jak poznat správnou velikost vrtáku pro řezání závitů?
Správná velikost vrtáku odpovídá průměru otvoru uvedenému v tabulce metrických závitů, kde je průměr menší než závit. Příkladem je M12 s vrtákem 10,2 mm.
Otázka: Jaký typ vrtáku je vhodný pro tvrdé materiály?
Tvrdé materiály vyžadují vrtáky HSS-Co obsahující 5-8 % kobaltu, které zvyšují odolnost proti opotřebení a teplotám při vrtání.
Otázka: Co je titanový povlak na vrtáku a jaký má význam?
Titanové povlaky, jako TiN a TiCN, zvyšují tvrdost a životnost vrtáků, dovolují vrtání při teplotách až 800 °C a zlepšují řezné vlastnosti.
Otázka: Jaké jsou doporučené úhly hrotu vrtáku pro různé materiály?
Pro tvrdé materiály jsou úhly hrotu 6-9°, středně tvrdé materiály vyžadují 9-12°, měkké pak 12-18°.
Otázka: Jaký vrták použít při vrtání tenkých plechů?
Pro plechy do 4 mm doporučuji stupňovité vrtáky, které minimalizují deformaci materiálu a umožňují přesné vrtání.
Otázka: Jak prodloužit životnost vrtáků pro řezání závitů?
Používejte řezné oleje, správné broušení a skladujte vrtáky v ochranných pouzdrech, aby nedocházelo k poškození geometrie vrtáku.
Otázka: Jak vybrat vrták pro řezání závitů v plastech?
Pro plasty jsou vhodné vrtáky s ostrou špičkou a nižšími otáčkami, aby nedošlo k roztavení materiálu.
Otázka: Jaký je rozdíl mezi HSS-R a HSS-G vrtáky?
HSS-R vrtáky jsou válcované a pasivované, ideální pro ocel, HSS-G jsou broušené s vyšší tvrdostí vhodné i pro litinu.
Otázka: Jaká je doporučená velikost vrtáku pro řezání jemných závitů?
Jemné závity vyžadují menší průměry vrtáků, například pro M2 je to 1,6 mm, podle tabulky velikosti vrtáků.
Otázka: Jaký vrták je vhodný pro řezání vnitřních závitů M12?
Pro vnitřní závity M12 je potřeba vrták o průměru 10,2 mm podle metrické tabulky.
Otázka: Jak vybrat správný vrták podle materiálu při řezání závitů?
Pro ocel doporučuji HSS vrtáky s titanovým povlakem, pro měkké kovy postačují běžné HSS vrtáky s odpovídající geometrií vrtáku.
Otázka: Jaká je správná geometrie vrtáku pro kvalitní řezání závitů?
Optimální úhel hrotu je 118°, což zajišťuje přesné vrtání bez poškození materiálu.
Otázka: Jaký je rozdíl v použití stupňovitých vrtáků při vrtání tenkých plechů pro závity?
Stupňovité vrtáky vrtají přesně bez deformace plechu, což je vhodné pro materiály do 2 mm tloušťky.
Otázka: Jak správně určit velikost vrtáku pro závit G podle tabulek?
Pro závit G1/4 se používá vrták o průměru 11,0 mm dle standardní tabulky velikostí děr.
Otázka: Jaké jsou bezpečnostní aspekty při vrtání a řezání závitů?
Používejte ochranné brýle a udržujte vrták ostrý, protože tupý vrták zvyšuje riziko uklouznutí a poranění.
Otázka: Jak prodloužit životnost vrtáků při řezání závitů?
Pravidelné broušení a aplikace řezných olejů snižuje opotřebení a zvyšuje životnost vrtáků.
Otázka: Jak vybrat vrták pro jemné víceřadé závity?
Pro jemné závity M3 je vhodný vrták o průměru 2,5 mm a důležitá je vysoká přesnost vrtání.
