Správný výpočet rychlosti pásové pily je klíčový pro přesné a bezpečné řezání materiálů, ať už dřeva nebo kovu. Základ tvoří znalost otáček pásové pily a obvodu kladky, které společně určují optimální pracovní rychlost. Naučte se, jak tyto hodnoty přesně spočítat a přizpůsobit výkon pily vašim potřebám.
Podstata v kostce
- Rychlost pásu pásové pily se počítá jako obvod kladky v metrech násobený otáčkami kladky za sekundu.
- Optimální rychlost pásu pro dřevo se pohybuje mezi 20 a 50 m/s v závislosti na tvrdosti materiálu.
- Pro kovové pásové pily je doporučená řezná rychlost 20-120 m/min s ohledem na použití chladicího média.
- Šířka pilového pásu musí odpovídat minimálnímu rádiusu řezu a šířce oběžných kol, obvykle od 6 do 50 mm.
- Správné napnutí pásu je klíčové pro přesnost řezu a bezpečnost, s napětím až 50 MPa u větších pásů.
Jak spočítat rychlost pásové pily podle vzorce
Rychlost pásové pily vypočítáte jako součin obvodu kladky a otáček kladky za sekundu. Obvod kladky pásové pily získáte vynásobením jejího průměru v metrech číslem π (3,1416). Výsledná rychlost se vyjadřuje v metrech za sekundu (m/s) a určuje řeznou rychlost, která je klíčová pro kvalitu řezu a životnost pilového pásu.
Vzorec pro výpočet rychlosti pásové pily tedy zní:
`
rychlost (m/s) = obvod kladky (m) × otáčky kladky za sekundu (1/s)
`
Pro ilustraci: pokud má kladka průměr 0,15 metru, její obvod je 0,15 × 3,1416 = 0,471 metru. Při otáčkách 30 za sekundu je rychlost pásu 0,471 × 30 = 14,13 m/s.

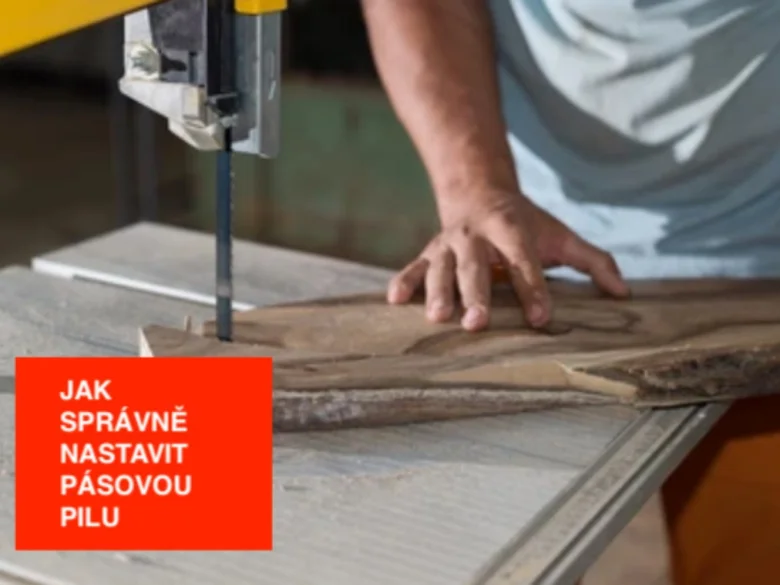

Jak správně nastavit rychlost pásové pily podle výpočtu
Správná rychlost pásové pily závisí na materiálu a šraňku pilového pásu. Příliš vysoká rychlost může způsobit přehřívání a rychlejší opotřebení, naopak příliš nízká zpomalí práci a zhorší kvalitu řezu.
Tip: Při nastavování rychlosti pásu vždy zkontrolujte přesné otáčky kladky a měřte průměr kladky před výpočtem. Častá chyba je nepřesné změření průměru kladky, což vede k nesprávnému odhadu řezné rychlosti a následnému poškození pilového pásu.
Jak určit průměr kladky a otáčky pro výpočet rychlosti
Pro přesný výpočet rychlosti pásové pily je nezbytné správně změřit průměr kladky a zjistit její otáčky v otáčkách za minutu (rpm). Průměr kladky se měří pomocí posuvného měřítka nebo pásma s přesností na milimetry a udává se v metrech. Otáčky kladky obvykle najdete na štítku stroje nebo v technické dokumentaci. Pro výpočet rychlosti pásu se otáčky převádějí na otáčky za sekundu dělením hodnoty 60.
Jak vypočítat otáčky a rychlost pásové pily
- Změření průměru kladky – změřte přesný průměr kladky v metrech, například 0,2 m.
- Zjištění otáček kladky – odečtěte otáčky v rpm, například 1500 rpm.
- Převod otáček – vypočítejte otáčky za sekundu dělením 1500/60 = 25 ot/s.
- Výpočet rychlosti pásu – použijte vzorec: rychlost = obvod kladky × otáčky za sekundu, kde obvod kladky = π × průměr (0,2 × 3,1416 = 0,628 m). Rychlost pásu tedy bude 0,628 × 25 = 15,7 m/s.
Tipy pro správný výpočet rychlosti pásové pily zahrnují pečlivé měření průměru a přesné určení otáček, protože nepřesnosti vedou k chybnému nastavení řezné rychlosti, což ovlivňuje kvalitu řezu a životnost pilového pásu. Na co si dát pozor: nesprávné měření průměru kladky je častá chyba, která deformuje výsledný výpočet rychlosti pásu.
Doporučené rychlosti pásu pro různé materiály (dřevo, kov)
Rychlost pásové pily se výrazně liší podle typu a tvrdosti materiálu, který řežete. Správný výpočet rychlosti pásové pily je klíčový pro dosažení kvalitního řezu a prodloužení životnosti pilového pásu. Následující podsekce popisují doporučené rychlosti pro dřevo a kovy a poskytují návod, jak zjistit ideální rychlost pásu pro konkrétní materiál.
Doporučené rychlosti pásu pro řezání dřeva
Rychlost pásu při řezání dřeva se pohybuje mezi 20 a 50 m/s. Měkčí dřeviny, jako borovice nebo smrk, umožňují nastavení rychlosti blíže k 50 m/s, zejména pokud používáte emulzi jako mazací a chladicí médium. Tvrdé dřevo, například dub nebo jasan, vyžaduje rychlost spíše kolem 20 m/s, aby nedošlo k přehřátí pásu a zhoršení kvality řezu. Správné napnutí pásu a vhodné otáčky pásové pily jsou rovněž nezbytné pro optimální řeznou rychlost.
Optimální rychlosti pásu pro řezání kovů
Při řezání kovů se rychlost pásu udává v metrech za minutu a obvykle se pohybuje mezi 20 a 120 m/min. Tvrdé kovy, jako je ocel, je vhodné řezat pomaleji – kolem 20 až 40 m/min – aby se minimalizovalo opotřebení pilového pásu. Měkčí kovy, například hliník, mohou být řezány rychlostmi až do 120 m/min, často s použitím chladicí emulze, která snižuje teplotu a zlepšuje řeznou rychlost. Obvod kladky pásové pily a otáčky pásu ovlivňují výslednou rychlost pásu, proto je nutné je správně nastavit.
| Materiál | Doporučená rychlost pásu | Jednotka | Poznámky |
|---|---|---|---|
| Měkké dřevo | 40-50 | m/s | Řezání s emulzí pro lepší chlazení |
| Tvrdé dřevo | 20-30 | m/s | Nižší rychlost pro kvalitní řez |
| Měkké kovy | 80-120 | m/min | Používá se chladicí emulze |
| Tvrdé kovy (ocel) | 20-40 | m/min | Pomalejší řez pro delší životnost pásu |
Jak zjistit ideální rychlost pásové pily pro konkrétní materiál
Ideální rychlost pásové pily závisí na tvrdosti a tloušťce materiálu, ale také na typu mazání nebo chlazení, které používáte. Postup, jak spočítat rychlost pásové pily pro různé materiály, zahrnuje volbu rychlosti pásu v doporučeném rozsahu a přizpůsobení ji podle kvality řezu a opotřebení pásu. Výpočet rychlosti pásové pily se často provádí pomocí vztahu mezi otáčkami pásové pily, obvodem kladky a napnutím pásu. Vyšší rychlost zlepšuje řeznou rychlost, ale může zvýšit riziko poškození pásu u tvrdších materiálů. Proto je nezbytné vždy zvážit vlastnosti materiálu a použité chladicí médium.
Jak zvolit správnou šířku a tloušťku pilového pásu
Šířka pilového pásu přímo ovlivňuje kvalitu řezu a musí odpovídat minimálnímu rádiusu řezu, který plánujete provádět. Například pás široký 6 mm je vhodný pro rádius 25 mm, zatímco pro rádius 700 mm je třeba použít pás o šířce až 50 mm. Výběr nesprávné šířky vede k nedostatečnému vedení pilového pásu na oběžných kolech a tím ke zhoršení přesnosti řezu i rychlosti pásové pily.
Tloušťka pásu je rovněž klíčová, protože nesmí překročit hodnotu S1, která je stanovena výrobcem pásu a odpovídá maximálnímu zatížení pásu při provozu. Překročení této hodnoty zvyšuje riziko poškození pásu a zkracuje jeho životnost. Správné nastavení tloušťky pásu zároveň pomáhá optimalizovat řeznou rychlost a snižuje opotřebení obvodů kladek pásové pily.
Doporučené šířky pásu podle minimálního rádiusu řezu:
- 6 mm – pro rádius 25 mm
- 13 mm – pro rádius 50 mm
- 20 mm – pro rádius 150 mm
- 35 mm – pro rádius 400 mm
- 50 mm – pro rádius 700 mm
Chyby při výpočtu rychlosti pásové pily a jak se jim vyhnout často souvisejí s nesprávným výběrem šířky a tloušťky pásu, což ovlivňuje otáčky pásové pily a obvod kladky pásové pily. Proto doporučuji vždy zohlednit tyto parametry při výpočtu rychlosti pásové pily a správně nastavit rychlost pásové pily podle výpočtu, aby se předešlo nadměrnému napnutí pásu a snížení kvality řezu.
Jak nastavit napnutí pásu a jeho vliv na rychlost
Správné nastavení napnutí pásu výrazně ovlivňuje rychlost pásové pily, řeznou kvalitu i bezpečnost při práci. Napnutí by mělo odpovídat rozměrům pásu a musí být přesně vypočteno, aby se předešlo chybám při výpočtu rychlosti pásové pily.
Doporučené hodnoty napnutí a tahu
Napětí pásu začíná u menších rozměrů, například 6 x 0,5 x 4 mm, kolem 25 MPa s tahem přibližně 105 N. U větších pásů může napětí dosahovat až 50 MPa a tah přes 4000 N. Tyto hodnoty odpovídají optimálnímu napnutí pásu, které zajišťuje stabilní obvod kladky pásové pily a správné otáčky pásu. Přesné nastavení napětí je zásadní pro správný výpočet rychlosti pásové pily i její řeznou rychlost.
Vliv nesprávného napnutí na rychlost a kvalitu řezu
Nesprávné napnutí pásu často vede k přesmyku pásu nebo jeho nadměrnému prohýbání, což snižuje kvalitu řezu a zvyšuje riziko poškození stroje. Příliš nízký tah způsobuje nestabilitu řezání, zatímco příliš vysoký může vést k rychlejšímu opotřebení pilového pásu a ložisek. Proto je nezbytné vědět, jak správně nastavit rychlost pásové pily podle výpočtu, který zohledňuje i napnutí pásu.
Tip: Při nastavování rychlosti a napnutí pásu vždy zkontrolujte aktuální rozměry pásu a stav kladek, aby se předešlo typickým chybám ve výpočtu rychlosti pásové pily a zajistila optimální řezná rychlost.
Postup měření a kalibrace rychlosti pásu
Kalibrace rychlosti pásové pily je nezbytná pro přesný výpočet rychlosti pásu a zajištění optimální řezné rychlosti. Měření rychlosti pásu odhaluje nesrovnalosti v nastavení, které mohou ovlivnit kvalitu řezu i životnost pilového pásu. Následující postup výpočtu rychlosti pásové pily na dřevo vám pomůže správně změřit a zkalibrovat její skutečnou rychlost.
- Změření obvodu kladky pásové pily – změřte obvod kladky, na kterou je nasazen pilový pás, pomocí metru.
- Zjištění otáček pásové pily – zjistěte otáčky kladky, ideálně pomocí otáčkoměru nebo údaje výrobce.
- Výpočet teoretické rychlosti pásu – použijte vzorec: rychlost pásu (m/min) = obvod kladky (m) × otáčky kladky (1/min).
- Praktické měření délky pásu – označte pás na viditelném místě, nechte ho projet za přesně změřený čas (např. 10 sekund) a změřte délku prošlého pásu.
- Porovnání výsledků – porovnejte naměřenou délku pásu za časovou jednotku s teoretickou rychlostí a upravte napnutí pásu nebo nastavení otáček, pokud jsou odchylky větší než 5 %.
Chyby při výpočtu rychlosti pásové pily a jak se jim vyhnout zahrnují nepřesné měření obvodu kladky nebo nesprávné čtení otáček. Doporučuje se také pravidelně kontrolovat napnutí pásu, protože jeho změna výrazně ovlivňuje rychlost pásu a kvalitu řezu.
Tip: Pro provozy s častými změnami materiálu a tloušťky řezu doporučuji kalibraci rychlosti provádět minimálně jednou za měsíc.
Mazání, chlazení a jejich vliv na rychlost a životnost pásu
Mazání a chlazení pilového pásu patří k zásadním faktorům, které ovlivňují rychlost pásové pily i životnost pilového pásu. Správný výběr maziva a způsob chlazení umožňuje optimalizovat řeznou rychlost a minimalizovat opotřebení, což je klíčové zejména při výpočtu rychlosti pásové pily a nastavení otáček pásové pily.
Typy mazání a chlazení
Základní druhy mazání pásu jsou olej a emulze. Olej se hodí pro nižší rychlosti řezání a tvrdší materiály, kde je potřeba dlouhodobá ochrana proti tření. Emulze naopak zvyšuje rychlost pásové pily přibližně o 60-100 % a zlepšuje chlazení, což výrazně prodlužuje životnost pásu, zejména u měkčích dřev a lehčích kovů. Mazání pásu musí být vždy přizpůsobeno materiálu a řezné rychlosti, jinak hrozí přehřátí a rychlé opotřebení pilového pásu.
Dopad na životnost pásu
Použití správného mazání a chlazení prodlužuje životnost pilového pásu až o 30-50 %. Nevhodné mazání pásu, například použití oleje při vysokých rychlostech, způsobuje přehřívání pásu a jeho předčasné poškození. Při výpočtu rychlosti pásové pily je proto nutné zohlednit nejen obvod kladky pásové pily a napnutí pásu, ale i typ mazání, aby bylo dosaženo optimální řezné rychlosti bez rizika opotřebení.
Tip: Při nastavování otáček pásové pily vždy zkontrolujte, zda je mazání pásu vhodné pro daný materiál a rychlost řezání. Použití emulze výrazně zvyšuje efektivitu a životnost pásu, zatímco špatné mazání vede k nevratnému poškození.
Časté dotazy
Jak vypočítat rychlost pásové pily?
Použijte vzorec rychlost (m/s) = obvod kladky (m) × otáčky kladky za sekundu; obvod kladky je průměr kladky v metrech × π.
Jak zjistit průměr kladky pásové pily?
Průměr kladky změřte přesně v metrech pomocí měřidla, například posuvného měřítka.
Jaké jsou doporučené rychlosti pásu pro řezání dřeva?
Pro měkké dřevo 30-50 m/s, pro tvrdé dřevo 20-25 m/s.
Jaká je doporučená rychlost pásu pro řezání kovů?
Pro konstrukční ocel St 37-2 s olejem 30-50 m/min, s emulzí 80-100 m/min.
Jak správně nastavit napnutí pilového pásu?
Napětí by mělo být 25 MPa pro pás 6 x 0,5 x 4 mm a až 50 MPa pro větší pásy, s odpovídajícím tahem.
Jak kalibrovat rychlost pásu pásové pily v praxi?
Změřte délku pásu, zaznamenejte čas průchodu pásu, vypočítejte rychlost a porovnejte s teoretickým výpočtem.
Jaký vliv má mazání pásu na jeho životnost?
Použití emulze může prodloužit životnost pásu až o 30-50 % oproti oleji.
Co způsobí nesprávné napnutí pásu?
Může způsobit přesmyk pásu, sníženou kvalitu řezu a zvýšené riziko poškození stroje.
Jaká je obvyklá šířka pilového pásu pro malé rádiusy?
Pro rádius 25 mm se doporučuje šířka pásu 6 mm.
Proč je důležitá správná rychlost pásové pily?
Správná rychlost zajišťuje efektivní řez, prodlužuje životnost pásu a zvyšuje bezpečnost práce.
Jak správně použít chlazení při provozu pásové pily?
Použití chlazení snižuje teplotu pásu a prodlužuje jeho životnost; doporučuje se aplikovat chladící kapalinu rovnoměrně během řezání, zejména u kovových materiálů.
Jak se provádí svařování pilových pásů a jak to ovlivňuje rychlost řezání?
Svařování pilových pásů se provádí pomocí speciálních svářeček, přičemž správný svár musí být hladký a pevný, aby nedošlo ke snížení rychlosti nebo k poruše během řezání.
