Správné čtení značení brusných kotoučů je klíčové pro bezpečnou a efektivní práci s nimi. Parametry jako tvrdost brusného kotouče nebo zrnitost brusiva určují jeho vhodnost pro konkrétní použití a ovlivňují výslednou kvalitu broušení. Porozumění typům brusných kotoučů pomáhá vyhnout se chybám a zvolit ten správný nástroj pro vaše potřeby.
⭐ Co byste měli vědět
- Brusné kotouče mají standardní průměry mezi 75 a 400 mm, nejčastěji 115, 125, 150, 180 a 230 mm.
- Tloušťka brusných kotoučů se pohybuje od 1 mm (řezné) do 8 mm (brusné).
- Tvrdost kotouče se označuje písmeny od G (měkké) po Z (tvrdé).
- Zrnitost brusiva je číslována od 8 do 400 podle FEPA, přičemž nižší čísla znamenají hrubší zrno.
- Maximální povolená rychlost kotouče může dosahovat až 100 m/s u větších průměrů kotoučů.

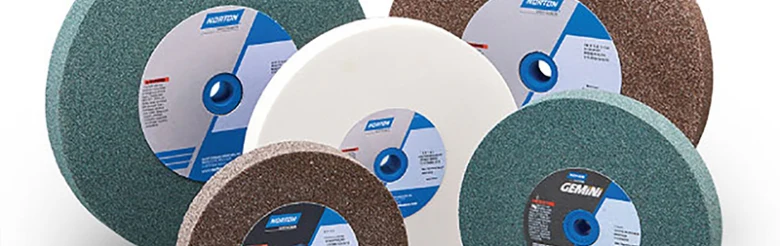

Jak číst základní označení brusného kotouče (rozměry, typ, upínání)
Základní označení brusného kotouče zahrnuje tři klíčové rozměry: průměr kotouče, jeho tloušťku a průměr upínacího otvoru. Průměr kotouče se obvykle pohybuje mezi 75 a 400 mm, tloušťka závisí na typu kotouče a jeho použití, zatímco průměr upínacího otvoru bývá standardně 22,23 mm u většiny ručních úhlových brusek. Typ kotouče, často označený čísly jako typ 27 nebo typ 41, určuje jeho tvar a specifické využití při broušení nebo řezání.
Jaké jsou standardní rozměry brusných kotoučů?
Brusné kotouče mají průměr v rozmezí 75 až 400 mm, což umožňuje jejich použití na různých typech strojů a pro různé úkoly. Tloušťka kotouče se liší podle jeho funkce: brusné kotouče mají tloušťku zpravidla 6 až 8 mm, zatímco řezné kotouče jsou tenčí, mezi 1 a 4 mm, aby umožnily efektivní řezání materiálu. Upínací otvor standardně měří 22,23 mm, což odpovídá běžným ručním úhlovým bruskám, a je zásadní pro bezpečné a pevné uchycení kotouče.
| Typ kotouče | Průměr kotouče (mm) | Tloušťka kotouče (mm) | Průměr upínacího otvoru (mm) |
|---|---|---|---|
| Typ 27 | 75 – 400 | 6 – 8 | 22,23 |
| Typ 41 | 75 – 230 | 6 – 8 | 22,23 |
| Typ 42 | 100 – 230 | 6 – 8 | 22,23 |
Jak se značí tvrdost brusného kotouče?
Tvrdost brusného kotouče se vyjadřuje písmeny od G po Z, kde G představuje měkčí kotouče a Z ty nejtvrdší. Toto značení informuje o schopnosti kotouče odolávat opotřebení a o rychlosti úběru materiálu při broušení. Tvrdší kotouče vydrží déle, ale mohou být méně efektivní při rychlém odstraňování materiálu, zatímco měkčí kotouče mají vyšší brusivost, avšak kratší životnost.
Jak se určuje zrnitost brusiva na kotouči?
Zrnitost brusiva je na kotouči označena čísly podle normy FEPA, zpravidla v rozmezí 8 až 400. Nižší čísla znamenají hrubší zrno, které je vhodné pro rychlý úběr materiálu a odstranění větších nerovností. Vyšší čísla označují jemné zrno, které zajišťuje hladší povrchovou úpravu a precizní broušení. Výběr správné zrnitosti závisí na typu broušeného materiálu a požadovaném výsledku práce.
Význam a dešifrování parametrů tvrdosti a zrnitosti brusiva
Tvrdost brusného kotouče vyjadřuje pevnost vázání brusných zrn v pojivu a označuje se písmeny od G po Z. Písmeno G znamená velmi měkký kotouč s rychlým uvolňováním zrn, vhodný pro měkké materiály a rychlý úběr. Naopak písmeno Z označuje velmi tvrdý kotouč, u kterého se brusná zrna uvolňují pomalu, což prodlužuje životnost, ale snižuje rychlost broušení. Tvrdší kotouče se používají na tvrdé materiály a přesné opracování, měkčí kotouče zase na materiály, které se snadno přehřívají nebo zanášejí.
Zrnitost brusiva je definována čísly podle standardu FEPA (Federation of European Producers of Abrasives) v rozsahu od 8 do 400. Nižší čísla (8-24) označují hrubé zrno, které je vhodné pro rychlý úběr materiálu a hrubé broušení, například při odstraňování velkých vrstev materiálu. Střední zrnitost (30-80) se používá pro běžné broušení kovů a výrobní opracování. Jemné zrno (100-180) slouží k dokončovacím pracím, kdy je potřeba hladký povrch bez hlubokých škrábanců. Velmi jemné zrno (220-400) se využívá pro leštění a finální úpravy povrchů.
Tvrdost a zrnitost spolu určují, jak hrubý nebo jemný bude výsledek broušení. Hrubší zrno s měkčím pojivem je vhodné pro rychlé odstranění materiálu, zatímco jemnější zrno s tvrdším pojivem zajišťuje preciznější povrchovou úpravu. Struktura kotouče, tedy procento pórů v materiálu, ovlivňuje chlazení a schopnost odvádět třísky, což je klíčové pro zabránění přehřívání a předčasnému opotřebení.
Návod na dešifrování označení brusných kotoučů
- Tvrdost G až J – měkké kotouče vhodné pro rychlé broušení měkkých materiálů, například hliníku nebo měkkých ocelí
- Tvrdost K až P – střední tvrdost pro univerzální použití na běžné oceli a konstrukční materiály
- Tvrdost R až Z – tvrdé kotouče určené pro tvrdé materiály, jako jsou kalené oceli nebo nástrojové oceli, kde je požadována přesnost a dlouhá životnost
- Zrnitost 8-24 – hrubé brusivo pro rychlý úběr materiálu a hrubé broušení, vhodné například pro odstranění svárů nebo opravy
- Zrnitost 30-60 – střední zrnitost pro běžné broušení a přípravu povrchu před dalším zpracováním
- Zrnitost 70-180 – jemné zrno pro dokončovací práce, kdy je potřeba hladký a rovný povrch
- Zrnitost 220-400 – velmi jemné zrno pro leštění a finální úpravy, například na nerezové oceli nebo jemné nástroje
Tip: Při výběru brusného kotouče vždy zkontrolujte, zda jeho rozměry (průměr, tloušťka, průměr upínacího otvoru) odpovídají vaší brusce. Nejčastější průměry jsou 115, 125, 150, 180 a 230 mm, přičemž tloušťka brusných kotoučů bývá 6-8 mm. Nesprávná volba rozměrů nebo tvrdosti může vést k neefektivnímu broušení nebo dokonce k bezpečnostním rizikům, například prasknutí kotouče při práci.
Na co si dát pozor: častou chybou je použití příliš tvrdého kotouče na měkký materiál, což způsobuje přehřívání a zanášení kotouče. Naopak příliš měkký kotouč na tvrdý materiál se rychle opotřebuje a snižuje kvalitu broušení. Výběr správné tvrdosti a zrnitosti je proto klíčový pro efektivní a bezpečnou práci.
Pro koho se to hodí: Tento návod je určen pro profesionály i hobby kutily, kteří pracují s různými materiály a potřebují přesně zvolit brusný kotouč podle konkrétní aplikace. Pro koho NE: Není vhodný pro uživatele, kteří používají kotouče pouze k řezání bez broušení, protože řezné kotouče mají odlišné parametry a označení.
Správné pochopení parametrů tvrdosti a zrnitosti brusiva vám umožní vybrat kotouč, který zajistí optimální poměr rychlosti broušení, kvality povrchu a životnosti nástroje.
Jak rozpoznat materiál brusného zrna a pojiva podle označení
Značení brusných kotoučů obsahuje klíčové informace o materiálu brusiva a typu pojiva, které ovlivňují účinnost a životnost kotouče. Oxid hlinitý (Al₂O₃) je nejčastěji používané brusivo vhodné pro broušení nerezové a nástrojové oceli díky své univerzálnosti a odolnosti. Keramický oxid nabízí větší tvrdost a je ideální pro náročné aplikace vyžadující dlouhou životnost kotouče. Karbid křemíku je zase vhodný pro broušení neželezných kovů a tvrdých materiálů.
Oxid zirkoničitý se vyznačuje vysokou odolností proti otěru a používá se při broušení ocelí s vysokou tvrdostí. Diamantové brusivo je nejtvrdší a používá se pro speciální materiály, jako je keramika, sklo a kámen, kde jiná brusiva selhávají.
Pojiva drží brusná zrna pohromadě a určují rychlost broušení i pevnost kotouče. Keramické pojivo umožňuje rychlost broušení až do 45 m/s, což zvyšuje výkon při náročných úkonech. Pryskyřičné pojivo nabízí odolnost proti teplu a je vhodné pro přesné broušení. Gumové pojivo zajišťuje pružnost a hladký průběh broušení, zatímco magnezitové pojivo se používá na měkké kotouče pro speciální účely.
- Oxid hlinitý – univerzální, vhodný pro nerezovou a nástrojovou ocel
- Keramický oxid – tvrdý, pro dlouhou životnost kotouče
- Karbid křemíku – na neželezné kovy a tvrdé materiály
- Oxid zirkoničitý – odolný proti otěru, pro tvrdé oceli
- Diamantové brusivo – pro keramiku, sklo a kámen
- Keramické pojivo – rychlost broušení do 45 m/s
- Pryskyřičné pojivo – odolné proti teplu, přesné broušení
- Gumové pojivo – pružnost a hladký chod kotouče
Tip: Pro správné interpretování parametrů brusných kotoučů je klíčové rozumět značení tvrdosti brusného kotouče a zrnitosti brusiva, které společně s typem brusiva a pojiva určují optimální použití a bezpečnost brusného kotouče.
Význam bezpečnostních symbolů a maximálních provozních parametrů
Maximální pracovní rychlost brusného kotouče dosahuje obvykle až 100 m/s, přičemž maximální otáčky jsou kolem 13 300 min⁻¹. Tyto parametry jsou klíčové pro bezpečnost práce a musí být vždy respektovány, aby nedošlo k poškození kotouče nebo riziku úrazu. Bezpečnostní symboly, které najdete na štítku, upozorňují na správné použití kotouče, například doporučené ochranné pomůcky a správný směr otáčení.
Pro správné čtení označení brusného kotouče je nutné rozumět významu jednotlivých parametrů, jako je tvrdost brusného kotouče, zrnitost brusiva a typy brusných kotoučů. Rozměry brusných kotoučů rovněž ovlivňují jejich využití a bezpečnostní limity. Častou chybou při čtení značek brusných kotoučů je přehlížení maximálních otáček nebo nesprávné vyhodnocení bezpečnostních symbolů, což může vést k nebezpečným situacím.
Bezpečnost práce začíná kontrolou kotouče – jednoduchým poklepem lze odhalit trhliny, a test naprázdno pomáhá ověřit rovnováhu a pevnost upnutí.
Nejdůležitější bezpečnostní symboly:
- ochranné brýle a sluchátka povinné
- směr otáčení kotouče
- zákaz použití při poškození
- maximální rychlost a otáčky
Tip: Při výběru brusného kotouče vždy porovnejte parametry na štítku s technickými požadavky vašeho nářadí, abyste zabránili překročení bezpečnostních limitů.
Postupy správného upnutí a kontroly brusného kotouče
Při správném upnutí brusného kotouče je zásadní dodržet maximální dovolenou vůli mezi kotoučem a podpěrou, která nesmí překročit polovinu šířky kotouče, nejvýše však 3 mm. Tato mez zajišťuje stabilitu a zabraňuje nežádoucím vibracím během provozu. Používejte příruby a podložky doporučené výrobcem – nesprávné komponenty mohou způsobit deformaci kotouče nebo nebezpečné praskliny.
Testování kotouče naprázdno po upnutí patří mezi základní bezpečnostní opatření. Kotouč by měl běžet minimálně 5 minut v ochranném krytu bez jakýchkoli neobvyklých zvuků nebo vibrací. Při kontrole před nasazením doporučuji provést poklepovou kontrolu – zdravý kotouč vydává čistý hutný zvuk, zatímco praskliny zvuk zkreslují.
Jak správně vybrat brusný kotouč podle parametrů na štítku
- Kontrola rozměrů brusného kotouče – ověřte průměr a šířku dle stroje a štítku
- Ověření tvrdosti brusného kotouče – tvrdost musí odpovídat typu materiálu a frézovacímu procesu
- Výběr zrnitosti brusiva – vhodná zrnitost zajistí efektivní broušení bez přehřívání
- Kontrola typu brusného kotouče podle označení – podle značení brusných kotoučů rozlišíte například kotouče na kov, dřevo nebo keramiku
- Upnutí kotouče se správnými přírubami a podložkami – zabráníte poškození a zvýšíte bezpečnost brusného kotouče
Tipy, jak neudělat chybu při výběru brusného kotouče podle označení, zahrnují pečlivé čtení štítku a respektování doporučení výrobce. Nesprávný výběr tvrdosti nebo zrnitosti může vést k rychlému opotřebení nebo dokonce k prasknutí kotouče během provozu. Bezpečnost práce s brusnými kotouči začíná u správného čtení tvrdosti a zrnitosti brusného kotouče v označení a pečlivé kontroly upnutí před každým použitím.
Doporučení pro výběr kotouče podle materiálu a aplikace
Při výběru brusného kotouče podle materiálu a typu práce je nezbytné přesně porozumět parametrům uvedeným v označení kotouče. Tyto parametry zahrnují zrnitost brusiva, tvrdost kotouče, typ pojiva a rozměry, které společně určují vhodnost kotouče pro daný materiál a způsob broušení.
Pro nerezovou ocel se doporučuje používat kotouče s brusivem z oxidu hlinitého (Al₂O₃), ideálně v keramické variantě, která nabízí vyšší tvrdost a ostrost. Keramické brusivo umožňuje rychlý úběr materiálu při zachování nízkého přehřívání, což minimalizuje riziko zabarvení a tepelných deformací. Optimální zrnitost pro nerezovou ocel je v rozmezí 36 až 60, s tvrdostí kotouče označenou písmeny K až N, což představuje střední tvrdost vhodnou pro udržení ostrosti a životnosti kotouče.
Kotouče s karbidem křemíku (SiC) jsou vhodné pro broušení měkkých kovů, jako je hliník a jeho slitiny, a také nekovových materiálů, například plastů nebo dřeva. Díky vysoké ostrosti a tvrdosti brusiva se tyto kotouče efektivně používají při rychlém odstraňování materiálu. Doporučuje se volit kotouče s tvrdostí v rozmezí M až P a pojivem s vyšší mechanickou pevností, například pryskyřičným (B, BF), aby se zabránilo předčasnému opotřebení.
Pro tvrdé materiály, jako jsou keramika, kámen a beton, jsou nejvhodnější diamantové brusné kotouče. Tyto kotouče mají označení zahrnující zrnitost diamantových zrn, která se pohybuje obvykle mezi 30 a 80, a tvrdost pojiva, která bývá měkčí (např. označení D až G), aby umožnila optimální úběr materiálu bez nadměrného opotřebení. Rozměry diamantových kotoučů se standardně pohybují od 115 do 400 mm, přičemž tloušťka je přizpůsobena typu řezu a materiálu. Při práci s diamantovými kotouči je nutné dodržovat maximální povolenou obvodovou rychlost, která u kotoučů do 230 mm činí obvykle 80 m/s.
- Pro nerezovou ocel zvolte kotouč s oxidem hlinitým, keramickým brusivem, zrnitostí 36-60 a tvrdostí K – N
- Pro měkké kovy a nekovové materiály vyberte kotouč s karbidem křemíku, tvrdostí M – P a pryskyřičným pojivem
- Pro keramiku, kámen a beton použijte diamantový kotouč s diamantovou zrnitostí 30-80 a měkčím pojivem
Na co si dát pozor: Častou chybou je použití kotouče s nevhodným brusivem nebo tvrdostí, což vede k rychlému opotřebení nebo poškození materiálu. Například diamantový kotouč není vhodný pro broušení oceli, protože by se jeho brusivo rychle opotřebovalo a ztratil by účinnost.
Pro koho se to hodí vs pro koho ne: Výběr kotouče podle uvedených parametrů je zásadní pro profesionály a kutily, kteří pracují s různými materiály a vyžadují vysokou kvalitu broušení. Naopak pro jednoduché domácí práce s méně náročnými materiály může být vhodnější univerzální kotouč s nižší cenou a méně specifickými parametry.
Správné dešifrování označení brusného kotouče zahrnuje také kontrolu rozměrů (průměr × tloušťka × průměr upínacího otvoru) a typu kotouče (např. typ 27 pro broušení čelní plochou, typ 41 a 42 pro řezné kotouče). Tyto údaje ovlivňují kompatibilitu s vaším nářadím a bezpečnost práce.
Tip: Při výběru kotouče vždy ověřte maximální povolenou obvodovou rychlost uvedenou na štítku, která musí odpovídat nebo převyšovat rychlost vašeho nářadí, aby nedošlo k nebezpečnému přetížení a prasknutí kotouče.
Časté dotazy (FAQ) k označení a parametrům brusných kotoučů
Otázka: Jak se značí průměr a tloušťka brusného kotouče?
Průměr brusných kotoučů se pohybuje mezi 75 a 400 mm, tloušťka je u brusných kotoučů 6-8 mm a u řezných 1-4 mm.
Otázka: Co znamenají písmena v označení tvrdosti kotouče?
Tvrdost kotouče se určuje písmeny od G (velmi měkké) po Z (velmi tvrdé), které vyjadřují pevnost pojiva brusiva.
Otázka: Jak číst zrnitost brusiva na kotouči?
Zrnitost je označena čísly podle FEPA od 8 do 400; nižší čísla znamenají hrubší zrno, vyšší čísla jemnější povrch.
Otázka: Jaký materiál brusných zrn je vhodný pro nerezovou ocel?
Pro nerezovou ocel se doporučuje oxid hlinitý (Al₂O₃) nebo keramický oxid hlinitý.
Otázka: Co udává maximální pracovní rychlost na kotouči?
Maximální povolená obvodová rychlost dosahuje až 100 m/s a musí být vždy dodržena kvůli bezpečnosti.
Otázka: Jaká je správná vůle mezi kotoučem a podpěrou při upnutí?
Vůle nesmí překročit polovinu šířky kotouče, maximálně však 3 mm.
Otázka: Jaké pojivo se používá u rychloběžných kotoučů?
Pryskyřičné pojivo (B, BF) má vysokou pevnost a je vhodné pro rychloběžné brusné kotouče.
Otázka: Jaký je rozdíl mezi typy brusných kotoučů 27 a 41?
Typ 27 je vypouklý kotouč pro broušení čelní plochou, typ 41 je plochý řezný kotouč určený k dělení materiálu.
Otázka: Jak se kontroluje kotouč před použitím?
Kotouč se poklepem kontroluje na praskliny, nový kotouč se zkouší naprázdno nejméně 5 minut v ochranném krytu.
Otázka: Pro jaké materiály se používá diamantové brusivo?
Diamantové brusivo je určeno pro slinuté karbidy, keramiku, sklo a kámen, nikoli pro ocel.
Otázka: Jak číst bezpečnostní symboly na brusném kotouči?
Symboly upozorňují na nošení ochranných pomůcek, maximální otáčky a zákaz použití poškozených kotoučů.
Otázka: Co znamenají barvy brusných kotoučů?
Barvy indikují druh brusiva nebo použití, například modrá značí oxid hlinitý, zelená karbid křemíku.
Otázka: Jak vybrat brusný kotouč podle označení pro měkké kovy?
Pro měkké kovy se hodí kotouče s brusivem karbid křemíku (SiC).
Otázka: Jaký je doporučený průměr upínacího otvoru pro ruční úhlové brusky?
Standardní průměr otvoru je 22,23 mm u většiny ručních úhlových brusek.
Otázka: Jaké jsou běžné chyby při čtení označení brusných kotoučů?
Častou chybou je špatné rozlišení typu kotouče, nesprávné vyhodnocení tvrdosti a zrnitosti nebo ignorování maximální rychlosti.
Návod na dešifrování označení brusných kotoučů
Označení brusného kotouče obsahuje rozměry, tvrdost, zrnitost brusiva, typ pojiva a bezpečnostní symboly. Správným pochopením těchto parametrů lze vybrat kotouč přesně podle požadavků dané práce.
Jaké druhy brusných kotoučů existují a jak je rozlišit podle označení
Existují brusné kotouče pro broušení (typ 27), řezné kotouče (typ 41) a diamantové kotouče. Označení typů pomáhá rychle rozpoznat vhodnost kotouče pro konkrétní použití.
