Značka Nm na momentovém klíči označuje utahovací moment v newtonmetrech, což je klíčový parametr pro správné dotažení šroubů a matic. Správné nastavení momentového klíče zajistí optimální sílu a zabrání poškození spojů i bezpečnostním rizikům. Naučte se, jak kalibrovat a používat momentový klíč přesně podle potřeb vašeho projektu.
Stručně a jasně
- Nm (newtonmetr) je jednotka točivého momentu, kde 1 Nm znamená sílu 1 N působící na rameni dlouhém 1 m.
- Momentový klíč se nastavuje podle požadovaného Nm uvedeného v technické dokumentaci, aby bylo dotažení přesné.
- Typické rozsahy momentových klíčů jsou například 10-60 Nm pro drobné práce a 40-210 Nm pro automobilové šrouby.
- Kalibrace momentového klíče podle ČSN EN ISO 6789 zajišťuje odchylku ± 4 % a měla by probíhat minimálně jednou ročně.
- Při použití momentového klíče je důležité nepřetahovat a po cvaknutí okamžitě přestat utahovat, aby nedošlo k poškození spoje.
Co je Nm na momentovém klíči a jaká je jeho definice
Newtonmetr (Nm) na momentovém klíči označuje jednotku točivého momentu, tedy síly působící na rameni klíče dlouhém jeden metr. Konkrétně jde o sílu jednoho newtonu, která vyvíjí tlak na šroub, a hodnota Nm udává, jak pevně je třeba šroub utáhnout, aby byla zajištěna správná fixace bez poškození. Momentový klíč měří tento utahovací moment, což pomáhá dosáhnout přesného nastavení síly při práci s různými typy šroubů a materiálů.
Co je Nm na momentovém klíči
Newtonmetr je základní fyzikální jednotka pro měření síly točivého momentu. Pokud například nastavíte momentový klíč na 50 Nm, znamená to, že na šroub působí síla odpovídající 50 newtonmetrům, což je běžné doporučené utahovací nastavení například u kol automobilů. Správné používání Nm na momentovém klíči zajišťuje bezpečnost práce a zabraňuje poškození závitů, proto je důležitá pravidelná kalibrace momentového klíče a správné nastavení podle návodu výrobce. Mazání šroubů může ovlivnit skutečnou sílu, proto je třeba tyto faktory zohlednit při práci.
Jak funguje momentový klíč a jak se nastavuje hodnota Nm
Momentový klíč umožňuje přesné utahování šroubů podle nastaveného utahovacího momentu vyjádřeného v newtonmetrech (Nm). Jeho fungování je založeno na pružinovém mechanismu, který při dosažení nastavené hodnoty Nm signalizuje nutnost ukončit utahování. Níže popisuji princip tohoto mechanismu a postup správného nastavení momentu.
Princip pružinového mechanismu
Momentový klíč využívá pružinu, která se při utahování natahuje až do stanovené hodnoty Nm. Jakmile se dosáhne nastaveného utahovacího momentu, pružina uvolní západku, čímž se zastaví další utahování a zabrání přetažení spoje. Tento mechanismus zajišťuje přesné dodržení síly potřebné k utažení, což je klíčové pro bezpečnost a správnou funkci spoje.

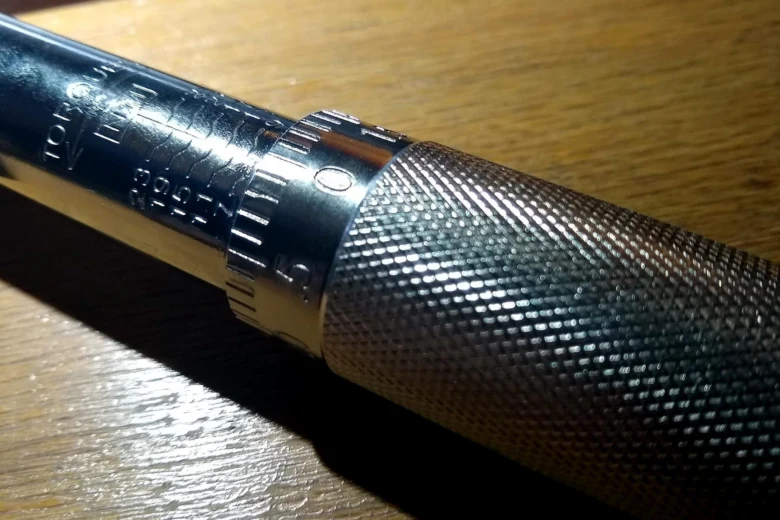

Nastavení hodnoty Nm na klíči

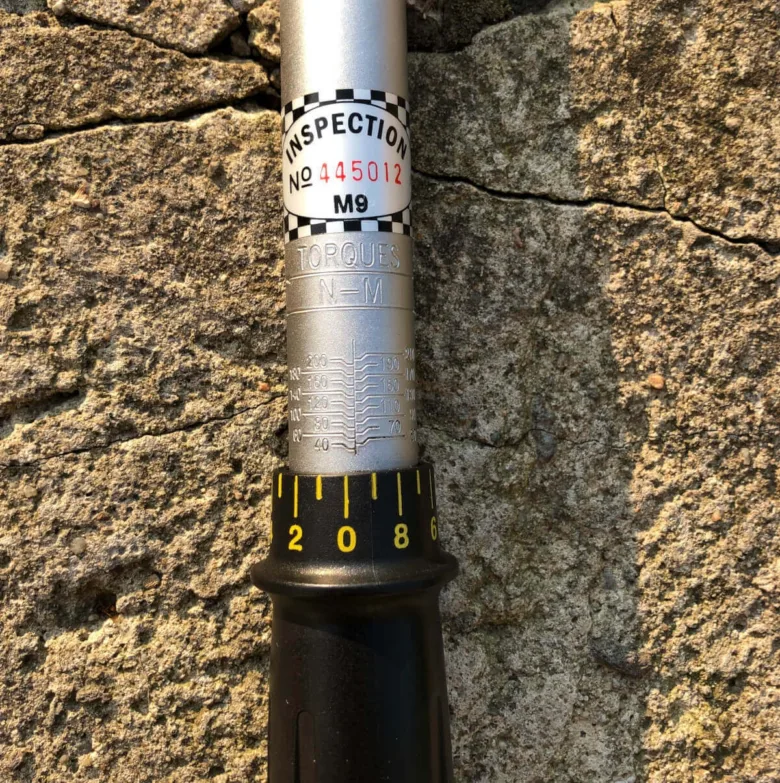

Správné nastavení momentového klíče na požadovanou hodnotu Nm probíhá otočením rukojeti podle kalibrované stupnice, která zobrazuje moment v newtonmetrech. Postup je následující:
- Výběr hodnoty – podle technické specifikace šroubu zvolte požadovaný utahovací moment v Nm
- Otočení rukojeti – upravte rukojeť na momentový klíči tak, aby ukazatel na stupnici odpovídal této hodnotě
- Zajištění nastavení – pevně zajistěte rukojeť pojistkou, aby se nastavený moment během práce neměnil
- Kontrola kalibrace – pravidelná kalibrace momentového klíče, doporučená výrobcem, zachovává přesnost nastavení
Tip: Správné nastavení momentu v Nm je zásadní nejen pro funkci spoje, ale také pro bezpečnost práce. Nesprávné utahování může vést k poškození materiálu nebo uvolnění spoje. Podrobné informace o kalibraci momentových klíčů najdete například na webu České společnosti pro normalizaci (www.csnenline.agentura-cas.cz).
Jak používat momentový klíč Nm tedy znamená nejen znát správnou hodnotu utahovacího momentu, ale také umět mechanicky nastavit nástroj tak, aby přesně reagoval na tuto hodnotu a signalizoval dosažení momentu správným způsobem.
Více informací k tématu najdete v oficiálním zdroji: Akademie věd ČR.
Typy momentových klíčů a jejich rozsahy Nm
Momentový klíč nastavení se liší podle typu, přičemž každý má specifický rozsah hodnot utahovacího momentu Nm. Ráčnový momentový klíč nabízí rozsah od 10 do 210 Nm a je vhodný pro běžné autoservisní práce. Ohybový momentový klíč signalizuje dosažení požadovaného momentu ohybem své páky, což usnadňuje kontrolu utažení bez digitálního displeje. Elektronický momentový klíč má nejširší rozsah, od 0,45 Nm až do 500 Nm, a zobrazuje přesnou hodnotu na displeji, což zvyšuje přesnost. Lomový momentový klíč je určen pro jednorázové nastavení momentu, kdy dojde k přelomení indikátoru při dosažení správné síly.
Správné nastavení Nm na momentovém klíči je klíčové pro bezpečnost práce a spolehlivost spoje. Pravidelná kalibrace momentového klíče pomáhá udržet přesnost a minimalizovat chyby při utahování, zvláště pokud mazání šroubů ovlivňuje utahovací moment.
| Typ momentového klíče | Rozsah Nm | Vhodné použití |
|---|---|---|
| Ráčnový momentový klíč | 10-210 Nm | Autoservis, střední utahování |
| Ohybový momentový klíč | dle výrobce (typicky menší rozsah) | Kontrola utažení bez displeje |
| Elektronický momentový klíč | 0,45-500 Nm | Precizní práce, široký rozsah |
| Lomový momentový klíč | pevně nastavený | Jednorázové utažení |
Jak funguje nastavení Nm na momentovém klíči
Nastavení Nm na momentovém klíči se provádí podle požadované hodnoty utahovacího momentu, která odpovídá newtonmetr významu – tedy síle otáčení potřebné k utažení šroubu. Správné nastavení zabraňuje pod- i přetažení spoje, což zajišťuje jeho dlouhodobou spolehlivost.

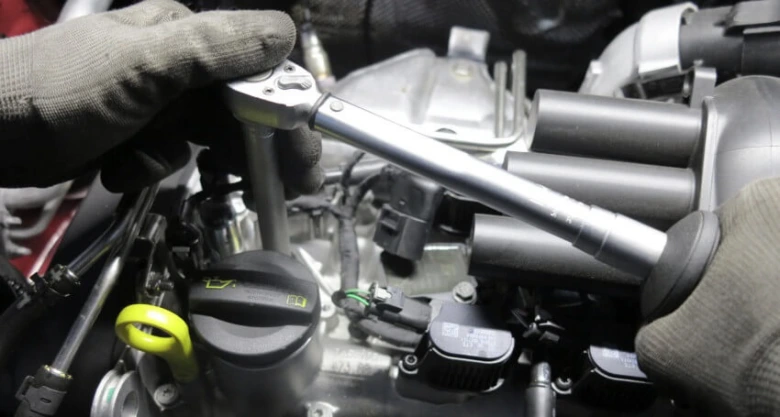

Jak správně používat momentový klíč podle hodnoty Nm
Momentový klíč slouží k přesnému utahování šroubů podle nastavené hodnoty utahovacího momentu Nm (newtonmetr). Správné používání momentového klíče začíná pevným držením nástroje za střed rukojeti, což zajišťuje přesné přenesení síly. Plynulé utahování šroubu je klíčové – příliš rychlé nebo trhavé pohyby mohou ovlivnit přesnost dosažené hodnoty. Jakmile momentový klíč vydá charakteristický signál dosažení nastavené hodnoty Nm, utahování ihned ukončete, aby nedošlo k přetížení spoje.
Návod jak používat momentový klíč podle nm hodnoty
- Nastavení momentu – podle technických údajů vozidla nebo výrobku nastavte správnou hodnotu Nm.
- Držení klíče – uchopte momentový klíč uprostřed rukojeti pro optimální kontrolu síly.
- Plynulé utahování – pomalu otáčejte klíčem bez trhání, aby se správně projevil utahovací moment Nm.
- Reakce na signál – při prvním cvaknutí okamžitě přestaňte utahovat, což znamená dosažení požadovaného momentu.
- Kontrola a případná kalibrace – pravidelně ověřujte kalibraci momentového klíče, aby se zachovala přesnost.
Tip: Mazání šroubů ovlivňuje odpor utahování a může zkreslit hodnotu Nm, proto vždy postupujte podle doporučení výrobce. Častou chybou je přetahování po signálu, které může způsobit poškození spoje nebo závitu. Tento způsob používání momentového klíče s ohledem na nm zajistí bezpečnost práce a správnou funkci spojů.
Jak často a proč kalibrovat momentový klíč
Kalibrace momentového klíče je nezbytná pro udržení přesnosti nastaveného utahovacího momentu, který se měří v newtonmetrech (Nm). Podle normy ČSN EN ISO 6789 musí být přesnost nástroje udržena v rozmezí ± 4 %, což je zásadní pro bezpečnost a spolehlivost mechanických spojů. Pravidelná kalibrace zabraňuje odchylkám, které by mohly vést k poddotahování nebo přetahování šroubů, a tím k poškození dílů nebo nebezpečí provozu.
Kdy kalibrovat momentový klíč
Kalibrace by měla proběhnout minimálně jednou ročně nebo po 5 000 použitích, protože právě počet použití výrazně ovlivňuje přesnost nástroje. Dále je nutné kalibraci provést po každém pádu klíče, který může poškodit pružinový mechanismus, nebo po delší nečinnosti delší než šest měsíců. Dodržování těchto frekvencí zajišťuje, že nastavený utahovací moment Nm zůstane v požadovaných mezích přesnosti ± 4 %. Norma ČSN EN ISO 6789 definuje přesné postupy a požadavky na kalibraci, které by měli dodržovat jak profesionální dílny, tak i seriózní domácí uživatelé.
Jak kalibrovat momentový klíč doma
Domácí kalibrace momentového klíče je možná, ale její přesnost bývá omezená a nemůže plně nahradit certifikované měření v servisu. Pro základní kontrolu správného nastavení momentového klíče je třeba použít kalibrační zařízení nebo porovnat hodnoty s referenčním klíčem. Při domácí kontrole je důležité dbát na správné nastavení momentového klíče, aby hodnota Nm odpovídala požadovanému utahovacímu momentu a nebyla ovlivněna například mazáním šroubů, které mění tření a tím i skutečný moment.
Tip: Častou chybou je vynechání kalibrace po pádu momentového klíče, což může způsobit nepřesnosti a zvýšit riziko poškození spojů nebo nesprávného utažení.
Kalibrace je vhodná zejména pro uživatele, kteří momentový klíč používají pravidelně a vyžadují přesnost, například v automobilovém servisu nebo průmyslu. Pro příležitostné domácí použití, kde nejsou kritické přesné hodnoty, lze kalibraci provádět méně často, avšak vždy po podezření na poškození nástroje.
Dopad mazání šroubů a materiálu na nastavení Nm
Použití maziv při utahování šroubů výrazně mění tření mezi závity a tím i skutečný točivý moment, který je nutné vyvinout. Maziva snižují koeficient tření, což vede k nižšímu odporu proti otáčení, a tím i k nižší síle potřebné k utažení spoje. To znamená, že hodnota Nm nastavená na momentovém klíči nemusí odpovídat reálnému utažení, pokud není mazání provedeno podle přesných doporučení výrobce.
Jak mazání ovlivňuje nastavení Nm na momentovém klíči
Mazání snižuje tření mezi závity až o 20-30 %, což může změnit skutečný utahovací moment až o 10-15 %. Proto při použití maziva klesá síla potřebná k dosažení stejného momentu Nm, což vede k přetahování spoje, pokud se nastavení momentového klíče neupraví. Například u šroubů kol automobilů, kde je doporučený moment 110-140 Nm, může mazání bez korekce způsobit překročení těchto hodnot a následné poškození závitů nebo deformaci dílů. Správné nastavení Nm tedy musí zohlednit typ a množství maziva, případně se použít tabulky korekcí momentu.
Doporučení výrobce ohledně mazání a nastavení momentu
Výrobci vozidel a strojů často specifikují, zda a jaké mazivo lze použít, protože mazání mění třecí poměry a tím i výsledný moment. Například u šroubů kol se doporučuje mazat pouze závity, ne plochy pod hlavou šroubu, aby se zabránilo nesprávnému rozložení síly. Nedodržení těchto pravidel vede k nepřesnostem v utažení a může způsobit uvolnění nebo přetažení spoje. Častou chybou je mazání všech šroubů bez rozlišení, což výrazně zkresluje nastavený moment Nm a ohrožuje bezpečnost spoje. Proto doporučuji vždy vycházet z technických listů výrobce a upravit nastavení momentového klíče podle specifikovaných hodnot s ohledem na mazání.
- dodržujte přesné pokyny výrobce ohledně mazání závitů a ploch pod šrouby
- pravidelně kontrolujte kalibraci momentového klíče, aby byla zajištěna přesnost nastavení Nm
- nepoužívejte maziva bez ověření jejich vlivu na utahovací moment, zejména u kritických spojů jako jsou kola automobilů
Tip: Pro profesionální práci se doporučuje používat momentové klíče s možností nastavení korekce momentu podle typu maziva, což minimalizuje riziko chyb při utahování.
Pro koho se to hodí vs pro koho NE:
Použití maziv a úprava nastavení Nm je nezbytná u mechanických spojů vystavených vysokým silám a vibracím, například u automobilových kol nebo průmyslových strojů. Naopak u drobných domácích oprav a spojů s nízkým momentem (do 10 Nm) je mazání často zbytečné a může spíše komplikovat přesné utažení.
Časté chyby při nastavování a používání Nm na momentovém klíči
Při práci s momentovým klíčem je přesné nastavení utahovacího momentu v newtonmetrech (Nm) zásadní pro bezpečnost a dlouhodobou funkčnost šroubových spojů. Mezi nejčastější chyby patří používání momentového klíče k povolování šroubů, což výrazně zvyšuje riziko poškození mechanismu, protože tento nástroj je určen pouze k utažení s přesně definovanou silou. Přetahování šroubů nad doporučenou hodnotu Nm způsobuje trvalou deformaci závitů, prasknutí šroubů a zároveň snižuje přesnost momentového klíče.
Nezajištění nastavené hodnoty Nm (například nezajištěním pojistky na rukojeti) vede k nechtěné změně momentu během utahování, což způsobuje nesprávné dotažení spoje a ohrožuje jeho pevnost i bezpečnost provozu. Pravidelná kalibrace momentového klíče je nezbytná, aby nastavená hodnota Nm odpovídala skutečné síle, protože i malé odchylky mohou vést k technickým závadám.
Chyby při nesprávném nastavení a používání Nm na momentovém klíči zahrnují:
- Nastavení příliš vysoké hodnoty momentu – způsobuje přetahování, poškození závitů a mechanického mechanismu klíče
- Nepoužití pojistky nebo zajištění nastavené hodnoty – umožňuje nechtěné změny momentu během práce
- Používání momentového klíče k povolování šroubů – vede k opotřebení a poškození pružinového mechanismu
- Vynechání pravidelné kalibrace – způsobuje nepřesné měření a riziko nedotažení nebo přetažení šroubů
- Ignorování vlivu mazání šroubů – mazivo snižuje tření a tím i potřebný utahovací moment, proto je nutné upravit hodnotu Nm podle technických doporučení výrobce
Odborná rada: Nastavte momentový klíč přesně podle hodnoty Nm uvedené v technické dokumentaci a vždy zajistěte nastavení pojistkou. Používejte klíč pouze k utažení, nikdy ne k povolování, a dodržujte pravidelnou kalibraci, ideálně jednou ročně nebo po 5 000 použitích. Tím předejdete poškození nástroje i mechanických spojů.
Tip: Pro domácí použití jsou vhodné momentové klíče s rozsahem 10-60 Nm, které pokryjí většinu běžných aplikací, zatímco profesionální dílny vyžadují přesnější a častěji kalibrované nástroje s širším rozsahem. Nepoužívejte momentový klíč mimo jeho určený rozsah, protože to vede k rychlému opotřebení a nepřesnostem.
Časté dotazy
Co znamená hodnota Nm na momentovém klíči?
Nm znamená newtonmetr, jednotku točivého momentu, kde 1 Nm je síla 1 N působící na rameni dlouhém 1 metr.
Jak správně nastavit momentový klíč na požadovanou hodnotu Nm?
Nastavení provedete otočením rukojeti na stupnici kalibrované v Nm a zajištěním pojistkou nebo maticí, aby se nastavení nepozměnilo.
Jak často je potřeba kalibrovat momentový klíč?
Kalibrace by měla probíhat minimálně jednou ročně nebo po 5 000 použitích, aby byla zachována přesnost do ± 4 % dle normy ČSN EN ISO 6789.
Mohu mazat šrouby před utažením momentovým klíčem?
Mazání je možné pouze podle doporučení výrobce, protože maziva mění tření a mohou způsobit nepřesné utažení spojů.
Jaké jsou nejčastější chyby při používání momentového klíče?
Nejčastější chyby jsou přetahování šroubů, nepovolování šroubů momentovým klíčem, nezajištění nastavení Nm a nepřesné utahování.
Jaký je správný rozsah momentového klíče pro utažení kol automobilu?
Pro utažení kol se obvykle používají momentové klíče s rozsahem 110-140 Nm.
Co způsobí přetahování šroubů momentovým klíčem?
Přetahování může poškodit závity šroubů i samotný momentový klíč a ohrozit bezpečnost spoje.
Jaký je rozdíl mezi ráčnovým a elektronickým momentovým klíčem?
Ráčnový klíč používá pružinový mechanický cvakací signál, elektronický má displej se zvukovou nebo vibrační indikací, ale nezastaví utahování sám.
Je možné používat momentový klíč k povolování šroubů?
Ne, momentový klíč se nepoužívá k povolování, protože by se mohl poškodit a ztratit kalibraci.
Jak správně držet momentový klíč při utahování?
Klíč držte za rukojeť uprostřed a utahujte plynule bez trhavých pohybů až do signalizace dosažení nastaveného Nm.
Co přesně znamená jednotka Nm u momentového klíče?
Nm znamená newtonmetr, což je jednotka síly vynásobené raménkem páky, konkrétně 1 Nm = 1 newton síly působící na rameno dlouhé 1 metr.
Jaký typ momentového klíče je vhodný pro rozsah 0-50 Nm?
Pro rozsah 0-50 Nm je ideální použití digitálního momentového klíče, který nabízí přesné nastavení a odečet hodnot s krokem 0,1 Nm.
Jaký je správný postup při nastavování požadovaného Nm na momentovém klíči?
Nejprve odjistěte aretaci, potom otočte rukojetí na požadovanou hodnotu Nm podle stupnice, a nakonec aretaci zpět zajistěte, aby nastavení drželo.
Jak údržba momentového klíče ovlivňuje přesnost nastavení Nm?
Pravidelné čištění a skladování v ochranném pouzdře zabraňuje poškození mechanismu, což udržuje přesnost nastavení Nm na ±3 %.
Proč je důležité dodržovat doporučené hodnoty Nm při utahování šroubů?
Překročení nebo nedodržení správné hodnoty Nm může vést k poškození závitu nebo nedostatečné pevnosti spoje, proto se držte hodnot uvedených v tabulce utahovacích momentů.
